ลิเนียร์ไกด์ขนาดเล็ก - บล็อคยาวมีรูโดเวล, น้ำหนักพรีโหลดเบา
ข้อควรระวัง
- เราจะหยุดขายลิเนียร์ไกด์เหล็กกล้าคาร์บอนขนาดเล็กในปี 2021 โปรดดูรายละเอียดด้านล่าง
การแจ้งเตือนเมื่อสิ้นสุดการขายสำหรับผลิตภัณฑ์ลิเนียร์ไกด์เหล็กกล้าคาร์บอนขนาดเล็ก MISUMI - [บริการด่วนกลับมาดำเนินการอีกครั้ง] ข้อจำกัดการใช้งาน มิติ L ได้ถูกลบออกไป
รายละเอียดสินค้า
MISUMI สเปค เดิม พร้อมรู สลักโดเวล/น็อกพิน ใช้เวลาในการประกอบน้อยลงและมีความสามารถ ความสามารถในการทวนซ้ำ ดีขึ้น ผลิตโดย SURUGA Production Platform, Co., Ltd. SURUGA Production Platform ได้พัฒนาธุรกิจบนเทคโนโลยีการผลิตที่แม่นยำ ทำให้สามารถมอบความแม่นยำในระดับไมครอนได้
ชิ้นส่วนเครื่องกลที่แม่นยำของ SURUGA ยังใช้ในอุตสาหกรรมที่ใช้เทคโนโลยีขั้นสูง เช่น อุตสาหกรรมการบินและอวกาศและยานยนต์
ประเภท (รหัสรุ่น/ Part number)
| กระบวนการเตรียมผิว วัสดุ (ความแข็ง) | ความยาวราง ประเภท 1 | จำนวนบล็อก 2 | พรีโหลด/ความแม่นยำA | หน่วยการหล่อลื่น (MX) ติดตั้ง / ไม่ติดตั้งB | ความสูง (H) C | จาระบีD 3 | |
|---|---|---|---|---|---|---|---|
| พรีโหลดเบา | ระยะคลอนเล็กน้อย | ||||||
| เกรดสูง | เกรดมาตรฐาน | ||||||
| ไม่มีกระบวนการเตรียมผิว สแตนเลส [เทียบเท่า SUS440C] (56 HRC ขึ้นไป) | ความยาวมาตรฐาน (เลือกได้) | 1 | SSELBN | SSELBNZ | ว่าง: ไม่มี -MX: มี | 8 10 13 16 20 | ว่าง: มาตรฐาน G: จาระบี G L: จาระบี L Y: จาระบี Y H: จาระบี H |
| 2 | SSEL2BN | SSEL2BNZ | |||||
| เพิ่มทีละ 1 มม. (มิติแบบตั้งค่าได้) | 1 | SSELBNL | SSELBMNZ | ||||
| 2 | SSEL2BNL | SSEL2BMLZ | |||||
| อุณหภูมิต่ำ ชุบผิวโครเมี่ยมสีดำ สแตนเลส [เทียบเท่า SUS440C] (56 HRC ขึ้นไป) | ความยาวมาตรฐาน (เลือกได้) | 1 | RSELBN | — | ไม่มี | ||
| 2 | RSEL2BN | — | |||||
| เพิ่มทีละ 1 มม. (มิติแบบตั้งค่าได้) | 1 | RSELBNL | — | ||||
| 2 | RSEL2BNL | — | |||||
1หากความยาวรางที่ต้องการไม่มีในขนาดมาตรฐาน (ที่เลือกได้) กรุณาระบุความยาวเป็นขั้นละ 1 มม. (สามารถกำหนดขนาดได้)
2หากต้องการสินค้าที่มี 3 หรือ 4 บล็อค กรุณาเลือกหมายเลขชิ้นส่วนสำหรับสินค้าที่มี 1 บล็อค และระบุว่า "B3 (3 บล็อค)" หรือ "B4 (4 บล็อค)" สำหรับการปรับเปลี่ยน
3*มีจำหน่ายเฉพาะจาระบีมาตรฐานสำหรับรุ่น MX (พร้อมชุดการหล่อลื่น)
[ ! ]ทนอุณหภูมิได้ตั้งแต่ -20 ถึง 80°C.[ NG ] ไม่สามารถซื้อบล็อคและรางแยกต่างหากได้
การกำหนดรหัสสินค้า
ตัวอย่าง: [ประเภทความยาวราง] เพิ่มขึ้นครั้งละ 1 มม., [จำนวนบล็อค] 2, [ความแม่นยำ/พรีโหลด] น้ำหนักพรีโหลดเบา, เกรดสูง, [MX] มีให้, [ความสูง] 10, [จาระบี] จาระบีมาตรฐาน
ชนิด | ความสูง H | จาระบี | — | ความยาวราง L | — | การปรับแต่ง | |||
| A B | C | D | |||||||
SSELBN | 10 | — | 275 | (SSELBN10-275) | |||||
SSELBNL-MX | 10 | — | 271 | — | MC | (SSELBNL-MX10-271-MC) | |||
RSEL2BNL | 10 | G | — | 512 | — | MC | (RSEL2BNL10G-512-MC) |
ดรออิ้ง/ภาพร่างแบบ
[ ! ]สำหรับประเภทแบบตั้งค่าได้ของมิติ L มิติ G จะแตกต่างจากที่แสดงในตารางด้านล่าง
ค่าพิกัดความเผื่อ
| มิติ L ช่วง | ค่าพิกัดความเผื่อ |
|---|---|
| 25 ≤ L ≤ 400 | 0 -0.8 |
| 400 < L ≤ 1000 | 0 -1.0 |
| ชนิด | ความแม่นยำ มาตรฐาน | ความสูง ของการประกอบ (H) | งานละเอียด (µm) | ||||
|---|---|---|---|---|---|---|---|
| เกรด งานละเอียด | เกรดสูง | เกรด มาตรฐาน | |||||
| ไม่มีกระบวนการ เตรียมผิว | อุณหภูมิต่ำ โครเมียมสีดำ การชุบผิว | ||||||
| ลิเนียร์ไกด์ขนาดเล็ก | ความเผื่อ ความสูง H | 6 ถึง 20 | ±10 | ±20 | +30 -20 | ±20 | |
ค่าความแตกต่างเป็นคู่ ของความสูง H | 7 | 15 | 15 | 40 | |||
ความกว้าง W2 ความเผื่อ | ±15 | ±25 | ±25 | ±25 | |||
| ความแตกต่างระหว่างคู่ ของความกว้าง W2 | 10 | 20 | 20 | 40 | |||
| ช่วง มิติ | ความเผื่อ (มม.) | |
|---|---|---|
| เกิน | หรือต่ำกว่า | |
0.5 | 3 | ±0.1 |
3 | 6 | ±0.1 |
6 | 30 | ±0.2 |
30 | 120 | ±0.3 |
120 | 400 | ±0.5 |
400 | 1000 | ±0.8 |
1000 | 2000 | ±1.2 |
Class m (ระดับกลาง)
[ ! ]ความแม่นยำของลิเนียร์ไกด์ขนาดเล็กชุบโครเมี่ยมสีดำที่อุณหภูมิต่ำเป็นไปตามที่แสดงไว้ข้างต้น
แรงต้านทานการเลื่อนสูงกว่ารุ่นมาตรฐาน: ประมาณ 1.2 N หรือต่ำกว่า
ตารางข้อมูลจำเพาะ
| รหัสรุ่น/ Part number | L 4 | ขนาด บล็อค | ขนาด รู สลักโดเวล | มิติราง | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชนิด | MX | H | W | L1 | B | C | S × ? | L2 | K | Cb | N | C2 | (?1) | W1 | W2 | H1 | Ca | แบบรูคว้าน | F | G 6 | ||
| d1× d2× h | ||||||||||||||||||||||
| 1 บล็อค SSELBN SSELBNL SSELBNV SSELBNLV SSELBNZ SSELBNLZ RSELBN RSELBNL | 2 บล็อค SSEL2BN SSEL2BNL SSEL2BNV SSEL2BNLV SSEL2BNZ SSEL2BNLZ RSEL2BN RSEL2BNL | — | 8 | 40 ถึง 310 (100) | 17 | 32 | 12 | 13 | M2 × 2.5 | 22 | 6.5 | 0.3 | 8.5 | 13 | 2 | 7 | 5 | 4.7 | 0.3 | 2.4 × 4.2 × 2.3 | 15 | 5 |
| ว่าง: ไม่มี -MX: มี | 10 | 55 ถึง 635 (115) | 20 | 40 | 15 | 16 | M3 × 3 | 29 | 7.8 | 0.3 | 10 | 16 | 2.5 | 9 | 5.5 | 5.5 | 0.3 | 3.5 × 6 × 3.5 | 20 | 7.5 | ||
| 13 | 70 ถึง 970 (120) | 27 | 45.8 | 20 | 20 | M3 × 3.5 | 31.8 | 10 | 0.5 | 13.5 | 20 | 3 | 12 | 7.5 | 7.5 | 0.5 | 3.5 × 6 × 4.5 | 25 | 10 | |||
| 16 | 110 ถึง 990 (150) | 32 | 58.3 | 25 | 25 | M3 × 4 | 43.3 | 12 | 0.5 | 16 | 25 | 4 | 15 | 8.5 | 9.5 | 0.5 | 3.5 × 6 × 4.5 | 40 | 15 | |||
| 20 | 160 ถึง 1,000 (220) | 40 | 67.7 | 30 | 30 | M4 × 6 | 52.3 | 15 | 0.5 | 20 | 30 | 4 | 20 | 10 | 11 | 0.5 | 6 × 9.5 × 5.5 | 60 | 20 | |||
4ขนาดใน ( ) ใช้สำหรับประเภท 2 บล็อก
5สำหรับแบบเพิ่มค่าทีละ 1 มม. (มิติแบบตั้งค่าได้) H20 จะได้สูงสุดถึง 939 มม.
6สำหรับประเภทที่สามารถตั้งค่าขนาด L ได้ ปลายทั้งสองด้านของรางจะถูกตัดให้เท่ากัน ขนาด G ที่ได้จากกระบวนการตัดนี้จะแตกต่างจากที่ระบุไว้ในตารางข้างต้น
!H8 มาพร้อมกับโบลท์หัวจม (M2 × 6)
!จัดให้ระนาบอ้างอิง (ด้านที่มีร่องตรง) ของทั้งรางและบล็อกตรงกันอย่างถูกต้อง
รายการความยาวรางมาตรฐาน (แบบเลือกได้)
ตารางด้านล่างแสดงความยาวรางขนาดมาตรฐานสำหรับแต่ละขนาด กรุณาเลือกความยาวรางจากที่นี่
ความยาวที่ไม่ได้ระบุไว้ในตารางด้านล่างสามารถกำหนดความยาวได้อิสระแบบเพิ่มค่าทีละ 1 มม.
| ความสูง | ความยาวราง | ||||||||||||||||||||||||||||||||||||
| (H) | (L) | ||||||||||||||||||||||||||||||||||||
| 8 | (40) | (55) | (70) | (85) | 100 | 115 | 130 | 145 | 160 | 175 | 190 | 205 | 220 | 235 | 250 | 265 | 280 | 295 | 310 | ||||||||||||||||||
| 10 | (55) | (75) | (95) | 115 | 135 | 155 | 175 | 195 | 215 | 235 | 255 | 275 | 295 | 315 | 335 | 355 | 375 | 395 | 415 | 435 | 455 | 475 | 495 | 515 | 535 | 555 | 575 | 595 | 615 | 635 | |||||||
| 13 | (70) | (95) | 120 | 145 | 170 | 195 | 220 | 245 | 270 | 295 | 320 | 345 | 370 | 395 | 420 | 445 | 470 | 495 | 520 | 545 | 570 | 595 | 620 | 645 | 670 | 695 | 720 | 745 | 770 | 795 | 820 | 845 | 870 | 895 | 920 | 945 | 970 |
| 16 | (110) | 150 | 190 | 230 | 270 | 310 | 350 | 390 | 430 | 470 | 510 | 550 | 590 | 630 | 670 | 710 | 750 | 790 | 830 | 870 | 910 | 950 | 990 | ||||||||||||||
| 20 | (160) | 220 | 280 | 340 | 400 | 460 | 520 | 580 | 640 | 700 | 760 | 820 | 880 | 940 | 1000 | ||||||||||||||||||||||
!ขนาดใน ( ) ไม่มีให้เลือกสำหรับบล็อคมาตรฐานแบบ 2 บล็อค
ค่าพิกัดโหลดไฟฟ้าพื้นฐาน, โมเมนต์สถิตที่ยอมรับได้, มวล, ตัวต้านทานแรงเสียดทาน (แรงผลักที่ต้องการ), ตัวต้านทานการเลื่อน (ตัวต้านทานซีล)
kgf = N × 0.101972
| ความสูง (H) | ค่าพิกัดโหลดไฟฟ้าพื้นฐาน7 | โมเมนต์ สแตติก อนุญาต | มวล | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| C (ไดนามิกส์) กิโลนิวตัน | Co (สแตติก) N กิโลนิวตัน | บล็อค 1 ชิ้น | บล็อค 2 ชิ้นในสภาพสัมผัสใกล้ชิด8 | บล็อค กิโลกรัม | รางไกด์ กิโลกรัม/เมตร | |||||
| MA นิวตัน·เมตร | MB นิวตัน·เมตร | MC นิวตัน·เมตร | MA นิวตัน·เมตร | MB นิวตัน·เมตร | MC นิวตัน·เมตร | |||||
| 8 | 1.6 | 2.4 | 7.5 | 7.5 | 9.0 | 22.9 | 22.9 | 18.0 | 0.016 | 0.19 |
| 10 | 2.2 | 3.7 | 12.3 | 12.3 | 13.0 | 46.4 | 46.4 | 26.0 | 0.03 | 0.31 |
| 13 | 3.5 | 5.3 | 24.5 | 26.4 | 32.3 | 73.9 | 73.9 | 64.6 | 0.06 | 0.61 |
| 16 | 5.8 | 8.7 | 57.8 | 62.6 | 67.6 | 172.1 | 172.1 | 135.2 | 0.10 | 1.02 |
| 20 | 7.2 | 13.5 | 80.7 | 80.7 | 138.2 | 203.2 | 203.2 | 276.4 | 0.18 | 1.65 |
7ค่าการรับโหลดไฟฟ้าพื้นฐานจะเหมือนกันทั้งสี่ทิศทาง (ตลับลูกปืนเรเดียล, ตลับลูกปืนเรเดียลกลับทาง และแนวข้าง) ที่เกี่ยวข้องกับบล็อก สามารถใช้งานได้ทุกทิศทาง
8โมเมนต์สถิตที่ยอมรับได้เมื่อบล็อคสองชิ้นสัมผัสกันอย่างใกล้ชิดไม่ใช่ค่าที่รับประกัน แต่เป็นค่าอ้างอิง
- แนวทางสำหรับน้ำหนักบรรทุกที่ยอมให้และโมเมนต์ที่ยอมให้ของลิเนียร์ไกด์ คือค่าที่ได้จากการนำแต่ละค่า (ในตารางด้านบน) หารด้วยค่าตัวประกอบความปลอดภัยแบบสถิต fs (ในตารางด้านล่าง)
ตัวอย่าง: น้ำหนักบรรทุกที่ยอมให้ (kN) สำหรับ H10 ภายใต้สภาพการขับเคลื่อนปกติ: 3.7/2 = 1.85 (ประมาณ 189 กก.) - แรงต้านทานแรงเสียดทานจริง (แรงผลักที่ต้องการ) ขณะใช้งานลิเนียร์ไกด์จะเปลี่ยนแปลงไปตามโหลดไฟฟ้าและปัจจัยอื่น ๆ
ปัจจัยความปลอดภัยแบบสถิต (ขีดจำกัดล่างของ fs)
| เงื่อนไขการใช้งาน | ขีดจำกัดล่างของ fs |
|---|---|
| สำหรับสภาพการใช้งานปกติ | 1 ถึง 2 |
| เมื่อต้องการสมรรถนะการวิ่งที่ราบรื่น | 2 ถึง 4 |
| เมื่อมีการสั่นสะเทือนหรือแรงกระแทก | 3 ถึง 5 |
น้ำหนักบรรทุกที่ยอมให้ (N) ≤ co/fs
โมเมนต์ที่ยอมให้ (N⋅m) ≤ (MA, MB, MC)/fs
fs: ค่าสัมประสิทธิ์ความปลอดภัยสถิต co: แรงสถิตประเมิน
MA, MB, MC: โมเมนต์สถิตที่ยอมรับได้ (N⋅m)
· ในลิเนียร์ไกด์ องค์ประกอบที่กลิ้งจะเคลื่อนที่แบบกลิ้ง ส่งผลให้แรงต้านทานแรงเสียดทานต่ำกว่าลิเนียร์ไกด์แบบเลื่อน
อย่างไรก็ตาม สิ่งนี้อาจแตกต่างกันไปขึ้นอยู่กับโหลดไฟฟ้าที่ใช้ ความเร็ว และคุณสมบัติของสารหล่อลื่น
โดยเฉพาะเมื่อมีการใช้โหลดโมเมนต์หรือมีการพรีโหลด ความต้านทานแรงเสียดทานจะเพิ่มขึ้น แม้ว่าความต้านทานของซีลจะเปลี่ยนแปลงไปตามค่าการกดอัดของริมฝีปากซีล
และสภาพของน้ำมันหล่อลื่น แต่จะไม่แปรผันตามโหลดไฟฟ้าและจะแสดงค่าคงที่เสมอ ค่าความต้านทานแรงเสียดทานสามารถคำนวณได้โดยสูตรต่อไปนี้
F = µ·w+f
µ: ค่าสัมประสิทธิ์แรงเสียดทานแบบไดนามิก
w: โหลดไฟฟ้า (N)
f:แรงต้านทานการเลื่อน (แรงต้านทานซีล)
| ชนิด | ค่าสัมประสิทธิ์แรงเสียดทานแบบไดนามิก (µ) |
| ลิเนียร์ไกด์ขนาดเล็ก | 0.004 ถึง 0.006 |
| ลิเนียร์ไกด์สำหรับโหลดปานกลาง | 0.002 ถึง 0.003 |
เงื่อนไข: ลิเนียร์ไกด์ขนาดเล็ก (รางมาตรฐาน) ความสูงในการประกอบ (H): 10: ความต้านทานการเลื่อน (ความต้านทานซีล): 0.5 (N)
ค่าสัมประสิทธิ์แรงเสียดทานจลน์ (µ): 0.005
โหลดไฟฟ้า: 150 (N)
F (แรงต้านทานแรงเสียดทาน) = 0.005 × 150+0.5 = 1.25(N)
การติดตั้งและการจัดการ
■ ระนาบอ้างอิงและทิศทางการติดตั้ง
- ระนาบอ้างอิงจะมีเครื่องหมายระนาบอ้างอิง (ร่อง) อยู่บนบล็อกและราง (ดูรูป A) ตรวจสอบให้แน่ใจว่าได้จับคู่ระนาบอ้างอิงเมื่อใช้งาน
- ทิศทางการติดตั้งที่แสดงในรูปที่. B ยอมรับได้ ค่าพิกัดโหลดไฟฟ้าพื้นฐานทั้งหมดเหมือนกัน
■ ข้อควรระวังในการใช้งาน
[ ! ] บล็อกมีปลอกลูกปืนเพื่อป้องกันไม่ให้ลูกบอลตกกราง (ขดลวด)
[ ! ] ไม่รับประกันระยะห่างระหว่างเม็ดลูกกลิ้งและความแม่นยำหากบล็อคและรางถูกเปลี่ยนจากส่วนประกอบดั้งเดิมในชุด
[! ] ร่องแบบตรง มีให้บนระนาบฐานข้อมูล ตรวจสอบให้แน่ใจว่าได้จับคู่ระนาบอ้างอิงเมื่อใช้งาน
[ ! ]ไม่สามารถเชื่อมต่อรางแบบต่อปลายถึงปลายได้
[ ! ]ความแม่นยำของลิเนียร์ไกด์จะรับประกันหลังจากติดตั้งราง (หลังจากยึดด้วยสกรูบนรางและดันเข้ากับระนาบฐานข้อมูล)
การโค้งงอเล็กน้อยของรางจะถูกปรับให้ตรงเมื่อยึดไว้ และจะไม่ส่งผลต่อประสิทธิภาพการทำงาน
■ เกี่ยวกับจาระบี
- เติมด้วยจาระบีมาตรฐาน: Lithium soap based grease (Multemp grease PS2 by KYODO YUSHI) ก่อนจัดส่ง
จาระบีมาตรฐานเมื่อเลือกใช้ชุดการหล่อลื่น MX คือ (ENEOS corporation tufflix MP2) - ไม่แนะนำให้ใช้จาระบียี่ห้ออื่นในการหล่อลื่น กรุณาใช้จาระบียี่ห้อเดียวกัน
- ทาจาระบีลงบนรางโดยตรง หลังจากทาแล้ว ให้เลื่อนบล็อกเพื่อให้จาระบีซึมเข้าไป
■ ตำแหน่งหัวอัดจาระบีเมื่อเลือกใช้ชุดหล่อลื่น MX
- รุ่นมิเนียเจอร์/เบรคเกอร์ขนาดเล็กไม่มีหัวอัดจาระบีหรือรูสำหรับอัดจาระบีมาให้

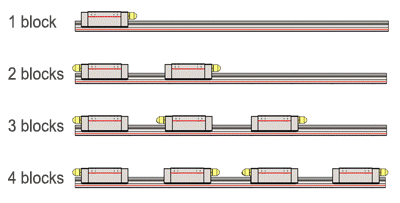

- เมื่อเลือกชุดการหล่อลื่น MX: เมื่อระนาบอ้างอิงอยู่ด้านหน้า หัวอัดจาระบีจะติดตั้งในทิศทางตามที่แสดงในแผนภาพด้านล่าง
■ ยูนิตหล่อลื่น

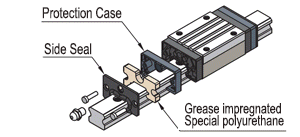

| ข้อดีของยูนิตหล่อลื่น MX: ส่วนคอร์/แกนรูพรุนที่อุ้มน้ำมันได้ถูกติดตั้งไว้ในตัวผลิตภัณฑ์แล้ว การทำงานในระยะยาวที่ไม่ต้องบำรุงรักษา ลดค่าใช้จ่ายในงานซ่อมบำรุง เหมาะสมที่สุดสำหรับกรณีที่การออกแบบไม่สามารถทำการหล่อลื่นได้ |
การปรับแต่ง
| รหัส | การปรับแต่ง | สเปค | หมายเหตุ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MC | เปลี่ยนรูคว้านของรางเป็นรูต๊าปเกลียว | · เปลี่ยนรูติดตั้งของรางไกด์จากรูคว้านเป็นรูต๊าปเกลียว | !ไม่สามารถใช้ได้สำหรับมิติ H 8 ≥ 131, มิติ H 10 ≥ 276, มิติ H 13 ≥ 471, มิติ H 16 ≥ 671 หรือมิติ H 20 ≥ 701
| |||||||||||||
| LLC RLC | LLC: ตัดปลายซ้าย RLC: ตัดปลายขวา  | · ตัดปลายราง · รางจะถูกตัดโดยให้ด้านที่มีการสลักอยู่ด้านหน้า (ระนาบอ้างอิงอยู่ด้านหลัง) (ดังแสดงในภาพทางซ้าย) · กรุณาดูตารางด้านล่างสำหรับความยาวของรางที่จะตัด
| !ความยาวรวมจะสั้นลงตามปริมาณที่ตัดออก ตัวอย่าง: มิติ L ของ SSELBN13-95-LLC คือ90 มม. !ใช้ได้เฉพาะกับประเภทที่เลือกได้ (ความยาวรางรุ่นมาตรฐาน) เท่านั้น !ไม่สามารถใช้ได้กับ H8 และ 20 | |||||||||||||
| B3 B4 | B3: บล็อคเสริม (รวม 3 ชิ้น) B4: บล็อคเสริม (รวม 4 ชิ้น) สเปค 3-บล็อค  สเปค 4-บล็อค | · จะจัดส่งโดยติดตั้งบล็อค 3 (4) ชิ้นไว้แล้ว · มีข้อจำกัดความยาวขั้นต่ำสำหรับมิติ L (ความยาวราง) โปรดดูตารางด้านล่าง "ความยาวรางที่สั้นที่สุดที่สามารถเลือกได้สำหรับ B3/B4" | !B4 (4 บล็อค) ไม่สามารถใช้กับมิติ H ขนาด 8 ได้ !กรุณาระบุรหัสรุ่น/ Part number สำหรับบล็อกหนึ่งชิ้น (× SSEL2BN10-215-B4) |
| H | B3 (3 บล็อค) | B4 (4 บล็อค) |
| 8 | 115 | — |
| 10 | 155 | 195 |
| 13 | 170 | 220 |
| 16 | 230 | 270 |
| 20 | 280 | 340 |
การใช้งาน ตัวอย่าง
- ตัวอย่างการติดตั้ง -
| ประเภททั่วไป | มีรูโดเวล |
 |  |
| การวางตำแหน่งโดยอ้างอิงจากผิวปลายแผ่นเพลท | การวางตำแหน่งโดยใช้รูโดเวล |
