ตัว ตัวยึดพิน เอียงแบบไม่มีน้ำมันสำหรับ คอร์/แกน หลวม - สำหรับประเภทก้านช่วย -

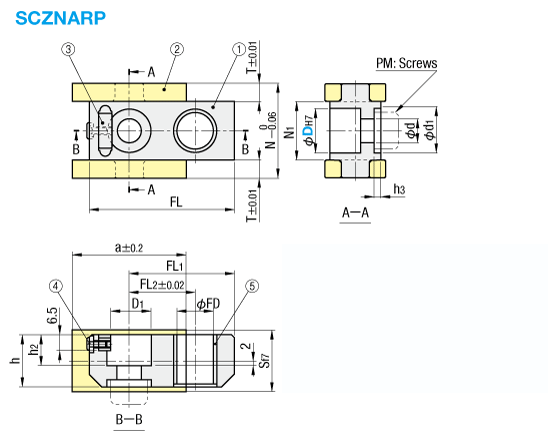

■ ชนิดแข็ง

รหัสรุ่น/ Part number		ที่ ตัวยึดพิน เอียง													แผ่นเพลท สไลด์
ประเภท	D	D1	d	ง 1	h	h1	ชั่วโมง2	N	N1	FL	FL1	FL2	คันช่วย เส้นผ่านศูนย์กลางที่แนะนำ ⌀FD		S	a	T
SCZNARP	12	11	5.5	—	16	10	—	30	17	44	31.5	20	⌀10	-0.025	20	35	6.5
														-0.040
	16	15	9	16	18	11	3	33	20	54	39.5	2	⌀12	-0.025	20	40	6.5
														-0.043
	20	18	11	20	22	13	5.5	38	25	64	47	30	⌀16	-0.025	24	40	6.5
														-0.043
	25	22	11	20	26	15	5.5	45	31	74	55	35	⌀20	-0.025	26	45	7.0
														-0.046
	30	27.5	11	20	30	17	3.5	51	36	84	62.5	40	⌀25	-0.025	30	55	7.5
														-0.046

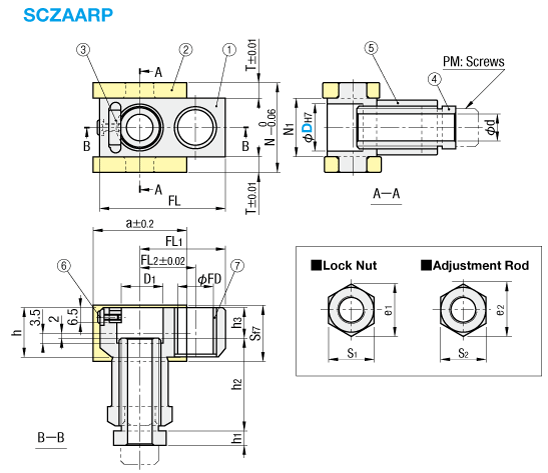

■ ประเภทการปรับ

รหัสรุ่น/ Part number			ที่ ตัวยึดพิน เอียง													แผ่นเพลท สไลด์			น็อตล็อค		ปรับคัน
ประเภท	D	ลำดับที่	D1	d	h	h1	ชั่วโมง2	h3	N	N1	FL	FL1	FL2	คันช่วย เส้นผ่านศูนย์กลางที่แนะนำ ⌀FD		S	a	T	S1	e1	S2	E2
SCZAARP	12	10 15 20 (ภาคผนวก) ไม่ต้องระบุสำหรับ D มิติ 25, 30	11	5.5	16	6	โต๊ะวางชิ้นงาน แนบมา	10	30	17	44	31.5	20	⌀10	-0.025	20	35	6.5	17	19.6	12	13.9
															-0.040
	16		15	9	18	6		11	33	20	54	39.5	25	⌀12	-0.025	20	40	6.5	21	24.2	16	18.5
															-0.043
	20		18	11	22	6		13	38	25	64	47	30	⌀16	-0.025	24	40	6.5	24	27.7	19	21.9
															-0.043
	25		22	11	26	6	39	15	45	31	74	55	35	⌀20	-0.025	26	45	7	24	27.7	19	21.9
															-0.046
	30		27.5	11	30	6	41	17	51	36	84	62.5	40	⌀25	-0.025	30	55	7.5	24	27.7	19	21.9
															-0.046

(ภาคผนวก) หมายเลข รุ่น ถูกกำหนดโดย มิติ A ของ ฐานรอง/แผ่นรอง สไลด์
มิติ_h2 ถูกกำหนดโดยตัวเลขและ มิติ D

รหัสรุ่น/ Part number			ฐานรอง/แผ่นรอง สไลด์ ขนาด A	ชั่วโมง2
ประเภท	D	ลำดับที่		D: 12	D: 16	D: 20
SCZAARP	12 16 20	10	0° ถึง 10°	33	38	43
		15	11° ถึง 15°	33	43	48
		20	16° ถึง 20°	36	46	51

ข้อมูลจำเพาะ/ ภาพรวม

■ คุณสมบัติของคันช่วยประเภท
· เหมาะสำหรับ เหล็กฉาก ขาพิน แบบเอียงได้ ที่สูงชัน (สูงถึง 30°)
· เหมาะสำหรับ เหล็กฉาก อันเดอร์คัตที่สูงชัน (สูงถึง 20°)
· นอกจากนี้ยังสอดคล้องกับ เคส ที่หลีกเลี่ยงไม่ได้ที่จะลดเส้นผ่านศูนย์กลางของ ขาพิน เอียง
โดยการติดตั้ง ไกด์ ช่วยเหลือและย้าย โหลดไฟฟ้า เลื่อนของ แผ่นเพลท เลื่อนจาก ขาพิน เอียงไปยัง ไกด์ ช่วยเหลือ สามารถลด โหลดไฟฟ้า บน ขาพิน เอียงได้ รองรับ สไลด์คอร์ ที่ใหญ่ขึ้นและทางลาดชันอันเดอร์คัต

■ แอป ตัวอย่าง

โครงสร้าง	ช่วง มุม ขาพิน แบบเอียงได้ θ	ช่วง มุม อันเดอร์คัต A°
โครงสร้างใช้ คอร์/แกน หลวมธรรมดา	0° ถึง 20°	0° ถึง 10°
โครงสร้างแบบก้านช่วย	0° ถึง 30°	0° ถึง 20°

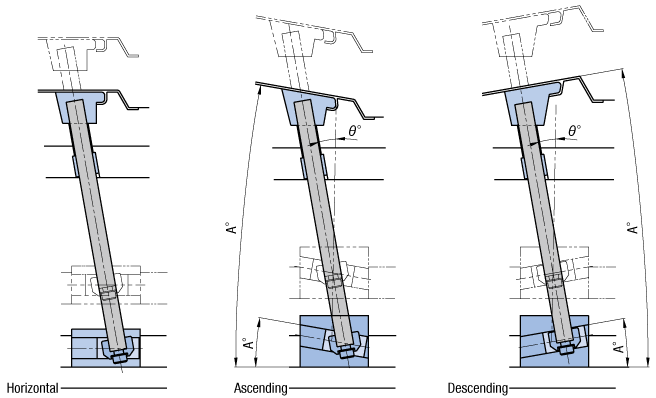

โครงสร้าง คอร์/แกน หลวมแบบธรรมดา

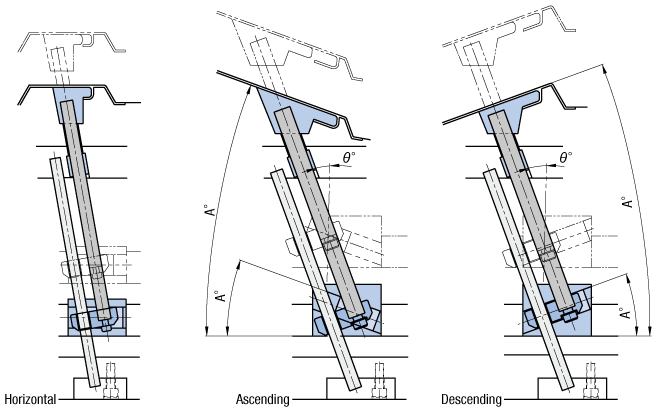

โครงสร้าง คอร์/แกน หลวมพร้อมแกนเสริม


ลูกค้าจำเป็นต้องเตรียมสลักของ เพลทรองรับ ตัวเครื่อง เครื่องหลักของแกนเสริม และตัว โฮลเดอร์ แกนที่ด้าน แผ่นติดตั้ง
เส้นผ่านศูนย์กลางที่แนะนำของแกนเสริมระบุไว้ในหน้า สเปค ผลิตภัณฑ์ แต่ละหน้า
