ชุดล็อคแม่พิมพ์
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
ล็อค แยกส่วน รุ่นมาตรฐาน แรงเสียดทานระหว่างแม่แบบและปลอก เรซิ่น สามารถปรับได้โดยการ สลักเกลียว ทรงเรียว แน่น ผลิตภัณฑ์ เป็นแพ็ค (10 ชิ้น)
(1)
SCM435 (4137)(1.7220)
(2)อุณหภูมิ ไนล่อน เกรด สูง (PA66) ที่จะใช้: สูงถึง 80°C
SCM435 (4137)(1.7220)(2)
อุณหภูมิ ไนล่อน เกรด สูง (PA66) ที่จะใช้: สูงถึง 80°C

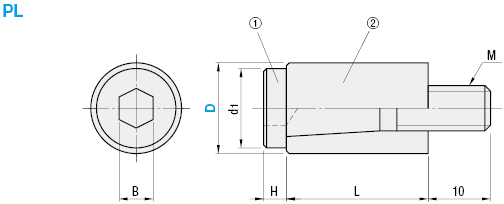

สเปค
| d1 | M | B | L | H | รหัสรุ่น/ Part number | |
| ประเภท | D | |||||
| 8.5 | 5 | 4 | 18 | 3 | PL (ชุด (1) + (2)) | 10 |
| 11.5 | 6 | 5 | 20 | 3.2 | 13 | |
| 14 | 8 | 6 | 25 | 4 | 16 | |
| 18 | 10 | 6 | 30 | 4 | 20 | |
■ โบลท์สำหรับพาร์ทติ้งล็อก PL (ส่วนประกอบ)
| รหัสรุ่น/ Part number | |
| ประเภท | ลำดับที่ |
| PLB (1) โบลท์แบบเทเปอร์เท่านั้น | 10 |
| 13 | |
| 16 | |
| 20 | |
■ ปลอกเรซิ่นสำหรับพาร์ทติ้งล็อก PL (ส่วนประกอบ)
| รหัสรุ่น/ Part number | |
| ประเภท | D |
| PLP (2) ปลอกเรซิ่นเท่านั้น | 10 |
| 13 | |
| 16 | |
| 20 | |
