ชุดทำเครื่องหมาย วัน เดือน ปี (แบบเปลี่ยนทั้งตัว)

(1) ลูกศรด้านใน
SUS420 J2 (S42000)(1.4028)
50 to 53HRC

■ ลูกศรด้านใน (สำหรับรายการเดียว คลิกที่นี่ )

ลำดับที่	F	T	H	B	ℓ	M × P
6	7.7	1.5	3.0	3.7	2.7	M1.6 × 0.20
8	9.7	2.0	3.5	5.0	3.2	M2.3 × 0.25
10	11.7	2.5	4.0	6.3	4.0	M2.5 × 0.35

(2) แหวน ด้านนอก
SUS420 J2 (S42000)(1.4028)
50 to 53HRC

■ แหวน ด้านนอก (สำหรับรายการเดียว คลิกที่นี่ )

D	LA	ℓ1	ℓ2	ℓ3	M (เกลียวหยาบ)	g	d
6	12	8	4	1.0	M3	1.0	5.5
8	14	10	5	1.0	M4	1.0	7.5
10	16	12	6	1.5	M5	1.5	9.5

(3) สลักปรับเครื่องหมายวันที่
SUS440C (S44004)(1.4125)
56 to 60HRC

■ สลักปรับเครื่องหมายวันที่

ลำดับที่	d	H	M (เกลียวหยาบ)	G2
6	5.5	9	M3	3.5
8	7.5	11	M4	4.5
10	9.5	15	M5	5.5

● (ความลึกของการแตะที่มีประสิทธิภาพ) =LB-X

LB	X
	หมายเลข 6	หมายเลข 8	เบอร์ 10
10.00 to 20.00	4	2	0
20.01 to 30.00	14	12	10
30.01 to 40.00	24	22	20
40.01 to 50.00	34	32	30
50.01 to 60.00	—	42	40
60.01 to 70.00	—	—	50

ข้อมูลจำเพาะ

• ตารางขนาด
■ ปี·เดือน ชนิด

การชี้บ่ง		วงแหวนด้านนอก หมวด	รหัสสินค้า		ปี
			ประเภท	D
ปี•เดือน		แบ่ง 12 ส่วนอย่างสม่ำเสมอ	DTBXL	6	19 สำหรับปี 2019 20 สำหรับ 2020 (กำหนดได้ตั้งแต่ ก.ย. 2019) 21 สำหรับ 2011 (กำหนดได้ตั้งแต่ ก.ย. 2020)
				8
				10

■ ประเภทการกำหนด ตัวอักษร

การชี้บ่ง		วงแหวนด้านนอก หมวด	รหัสสินค้า		การสลักตัวอักษร (2 ตัวอักษร/ตัวอักษรที่พิมพ์เป็นสีน้ำเงิน)
			ประเภท	D
2 ตัวอักษร/เดือน		แบ่ง 12 ส่วนอย่างสม่ำเสมอ	DTMBXL	6
				8
				10

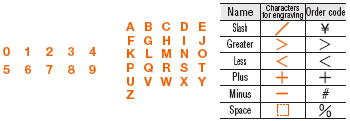

ใช้ ¥ เพื่อระบุ / (สแลช), # สำหรับ - (ลบ) และ % สำหรับ (ช่องว่าง).

■เดือน•ประเภทวัน

การชี้บ่ง		วงแหวนด้านนอก หมวด	รหัสสินค้า
			ประเภท	D
เดือน		แบ่ง 12 ส่วนอย่างสม่ำเสมอ	DTDXL	6
				8
				10
วัน (หลักที่ 1)		แบ่ง 10 ส่วนอย่างสม่ำเสมอ	DTEXL	6
				8
				10
วัน (หลักที่ 2)		แบ่ง 12 ส่วนอย่างสม่ำเสมอ	DTFXL	6
				8
				10

■ ประเภทการกำหนด ตัวอักษร แหวนด้านนอก

การชี้บ่ง
1M (1 ตำแหน่ง)	2M (2 ตำแหน่ง)	3M (3 ตำแหน่ง)	4M (4 ตำแหน่ง)	5M (5 ตำแหน่ง)	6M (6 ตำแหน่ง)	10M (10 ตำแหน่ง)	12M (12 ตำแหน่ง)
ตำแหน่งที่จะสลัก	ตำแหน่งที่จะสลัก	ตำแหน่งที่จะสลัก	ตำแหน่งที่จะสลัก	ตำแหน่งที่จะสลัก วงแหวนด้านนอกถูกแบ่งออกสิบส่วนเท่าๆ กัน	ตำแหน่งที่จะสลัก	ตำแหน่งที่จะสลัก วงแหวนด้านนอกถูกแบ่งออกสิบส่วนเท่าๆ กัน	ตำแหน่งที่จะสลัก
สามารถกำหนดตัวอักษรได้สูงสุด 3 ตัวในแต่ละตำแหน่งสลัก			สามารถกำหนดตัวอักษรได้สูงสุด 2 ตัวในแต่ละตำแหน่งสลัก			สามารถกำหนดตัวอักษรได้สูงสุด 1 ตัวในแต่ละตำแหน่งสลัก



รหัสสินค้า			อักขระการแกะสลัก (1 ถึง 3 ตัวอักษร / ตัวอักษรที่พิมพ์เป็นสีน้ำเงินเพื่อบ่งบอก)
ประเภท	การชี้บ่ง	D	ตำแหน่ง แกะสลัก (1) ~ (12)
DTXL	1M 2M 3M 4M 5M 6M 10M 12M	6
		8
		10
ใช้ ¥ เพื่อระบุ / (สแลช) # สำหรับ - (เครื่องหมายลบ) และ% สำหรับ (ช่องว่าง) . ● หมวดวงแหวนรอบนอก

(3) ตัวตอกปรับวันเดือนปี

ประเภท	รหัสสินค้า		LB เพิ่มขึ้น 0.01 มม
	ประเภท	ลำดับที่
	CPWDT-L	6	10.00 to 50.00
		8	10.00 to 60.00
		10	10.00 to 70.00
