Swing Bolt
Brand :
SUNCO
Caution
Product Description
It can be used for a variety of purposes, such as lifting or as a substitute for joints. It is generally used as a hinge for doors, gates, etc., with the round hole in the bolt head as the axis.

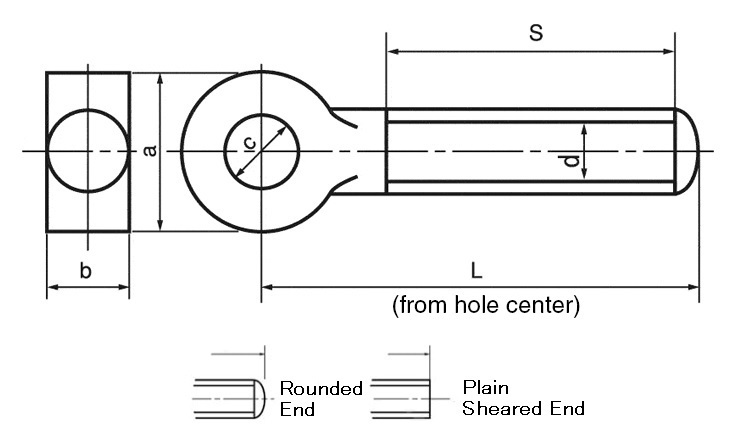

S Length Chart (L25～130)
| Nominal Size d | a | b | c | Material（S） | L (mm） | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | |||||
| M6 | 12 | 6 | 6.1 | Steel（S） | 19 | 24 | 17 | 22 | 27 | 32 | 42 | 47 | 52 | 57 | 62 | |||||||||||
| SUS（S） | 19 | 24 | 17 | 22 | 27 | 32 | 42 | 47 | 52 | 57 | 62 | |||||||||||||||
| M8 | 16 | 8 | 8.1 | Steel（S） | 17 | 22 | 22 | 27 | 32 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 40 | 45 | 50 | 55 | 60 | 65 | ||||
| SUS（S） | 17 | 22 | 22 | 27 | 32 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 40 | 45 | 50 | 55 | 60 | 65 | ||||||||
| M10 | 20 | 10 | 10.2 | Steel（S） | 20 | 25 | 20 | 25 | 50 | 35 | 40 | 45 | 50 | 55 | 60 | 45 | 45 | 50 | 55 | 50 | 60 | 65 | 65 | |||
| SUS（S） | 20 | 25 | 20 | 25 | 50 | 35 | 40 | 45 | 50 | 55 | 60 | 45 | 50 | 50 | 55 | 50 | 60 | 65 | 65 | |||||||
| M12 | 26 | 12 | 13 | Steel（S） | 27 | 25 | 32 | 30 | 35 | 40 | 35 | 50 | 55 | 45 | 50 | 50 | 60 | 55 | 55 | 60 | 65 | 65 | 75 | |||
| SUS（S） | 27 | 25 | 30 | 35 | 40 | 45 | 40 | 40 | 45 | 50 | 50 | 50 | 60 | 55 | 55 | 60 | 60 | 65 | 65 | |||||||
| M14 | 28 | 14 | 14.5 | Steel（S） | 40 | 45 | 50 | 60 | 65 | |||||||||||||||||
| SUS（S） | 40 | 45 | 50 | 60 | 65 | |||||||||||||||||||||
| M16 | 32 | 16 | 16.5 | Steel（S） | 24 | 34 | 30 | 30 | 35 | 40 | 45 | 50 | 45 | 50 | 55 | 60 | 55 | 55 | 60 | 65 | 65 | 65 | ||||
| SUS（S） | 24 | 24 | 30 | 30 | 35 | 35 | 40 | 40 | 45 | 45 | 50 | 50 | 55 | 55 | 60 | 65 | 65 | 65 | ||||||||
| M18 | 38 | 18 | 18.5 | Steel（S） | 50 | 55 | 60 | 65 | ||||||||||||||||||
| SUS（S） | 50 | 55 | 60 | 65 | ||||||||||||||||||||||
| M20 | 40 | 20 | 20.5 | Steel（S） | 30 | 35 | 40 | 40 | 45 | 45 | 50 | 50 | 55 | 55 | 60 | 60 | 65 | 65 | ||||||||
| SUS（S） | 30 | 35 | 40 | 40 | 45 | 45 | 50 | 50 | 55 | 55 | 60 | 60 | 65 | 65 | ||||||||||||
| M22 | 42 | 22 | 23 | Steel（S） | 40 | 45 | 45 | 50 | 55 | 60 | 60 | 65 | 65 | |||||||||||||
| SUS（S） | 40 | 45 | 45 | 50 | 55 | 60 | 60 | 65 | 65 | |||||||||||||||||
| M24 | 48 | 24 | 25 | Steel（S） | 40 | 45 | 50 | 55 | 60 | 60 | 65 | 65 | ||||||||||||||
| SUS（S） | 40 | 45 | 50 | 55 | 60 | 60 | 65 | 65 | ||||||||||||||||||
| M30 | 60 | 30 | 31 | Steel（S） | 60 | 60 | ||||||||||||||||||||
| SUS（S） | 60 | 60 | ||||||||||||||||||||||||
| M36 | 72 | 36 | 36 | Steel（S） | ||||||||||||||||||||||
| SUS（S） | ||||||||||||||||||||||||||
S Length Chart (L135～350)
| Nominal Size d | a | b | c | Material （S） | L (mm） | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 135 | 140 | 145 | 150 | 155 | 160 | 165 | 170 | 175 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 | 300 | 350 | |||||
| M6 | 12 | 6 | 6.1 | Steel（S） | 90 | 100 | ||||||||||||||||||||
| SUS（S） | 90 | 100 | ||||||||||||||||||||||||
| M8 | 16 | 8 | 8.1 | Steel（S） | 70 | 70 | 75 | 80 | 90 | 100 | ||||||||||||||||
| SUS（S） | 70 | 70 | 75 | 80 | 90 | 100 | ||||||||||||||||||||
| M10 | 20 | 10 | 10.2 | Steel（S） | 70 | 75 | 80 | 85 | 90 | 90 | 95 | 100 | 110 | 115 | 125 | 150 | ||||||||||
| SUS（S） | 70 | 75 | 80 | 85 | 90 | 90 | 95 | 100 | 110 | 115 | 125 | 150 | ||||||||||||||
| M12 | 26 | 12 | 13 | Steel（S） | 70 | 70 | 75 | 75 | 80 | 80 | ||||||||||||||||
| SUS（S） | 70 | 70 | 75 | 75 | 80 | 80 | ||||||||||||||||||||
| M14 | 28 | 14 | 14.5 | Steel（S） | 75 | 95 | 100 | 105 | 110 | 115 | 125 | 140 | 150 | |||||||||||||
| SUS（S） | 75 | 95 | 100 | 105 | 110 | 115 | 125 | 140 | 150 | |||||||||||||||||
| M16 | 32 | 16 | 16.5 | Steel（S） | 70 | 70 | 75 | 75 | 80 | 100 | ||||||||||||||||
| SUS（S） | 70 | 70 | 75 | 75 | 80 | 100 | ||||||||||||||||||||
| M18 | 38 | 18 | 18.5 | Steel（S） | 70 | 75 | 85 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 135 | 140 | 150 | 175 | |||||
| SUS（S） | 70 | 75 | 85 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 135 | 140 | 150 | 175 | |||||||||
| M20 | 40 | 20 | 20.5 | Steel（S） | 70 | 70 | 75 | 75 | 80 | 80 | 85 | 90 | 95 | 100 | 110 | 125 | 150 | |||||||||
| SUS（S） | 70 | 70 | 75 | 75 | 80 | 80 | 85 | 90 | 95 | 100 | 110 | 125 | 150 | |||||||||||||
| M22 | 42 | 22 | 23 | Steel（S） | 70 | 70 | 75 | 75 | 80 | 85 | 85 | 90 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 140 | 150 | |||
| SUS（S） | 70 | 70 | 75 | 75 | 80 | 85 | 85 | 90 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 140 | 150 | |||||||
| M24 | 48 | 24 | 25 | Steel（S） | 70 | 75 | 75 | 80 | 80 | 85 | 90 | 95 | 100 | 125 | 150 | 175 | ||||||||||
| SUS（S） | 70 | 75 | 75 | 80 | 80 | 85 | 90 | 95 | 100 | 125 | 150 | 175 | ||||||||||||||
| M30 | 60 | 30 | 31 | Steel（S） | 70 | 75 | 80 | |||||||||||||||||||
| SUS（S） | 70 | 75 | 80 | |||||||||||||||||||||||
| M36 | 72 | 36 | 36 | Steel（S） | ||||||||||||||||||||||
| SUS（S） | ||||||||||||||||||||||||||
