Soft Jaw
Brand :
MISUMI
Caution
Product Description
A wide range of soft jaws which suit chucks of Kitagawa and Howa is available
Specifications
1 Pack Unit Pack of 3

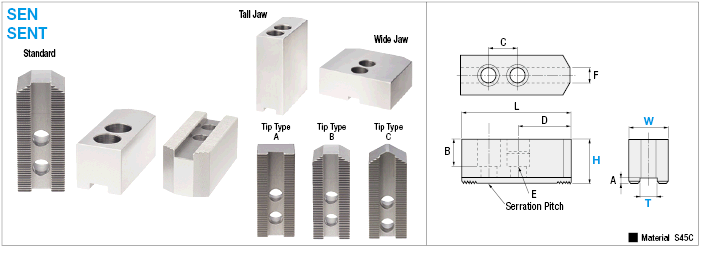

| Model | Chuck Dimension | Height (H) | Width (W) | Tip Type (Selection) | T (Selection) | Type | L | A | B | C | D | E | F | Serration Pitch |
| SEN | 4 | 23 | 23 | C | 10 | Standard | 51 | 4 | 13 | 14 | 27 | M8 | 3 | 1.5 mm x 60° |
| 5 | 27 | 62 | 17 | 38 | 3 | |||||||||
| 36 | Tall Jaw | 26 | ||||||||||||
| 48 | 38 | |||||||||||||
| 6 | 30 | 31 | B C | 12 | Standard | 73 | 5 | 18 | 20 | 38 (Tip B) 43 (Tip C) | M10 | 13 (Tip B) 3 (Tip C) | ||
| 36 | B | Tall Jaw | 24 | 13 | ||||||||||
| 50 | 38 | |||||||||||||
| 60 | 48 | |||||||||||||
| 80 | 68 | |||||||||||||
| 100 | 88 | |||||||||||||
| 130 | 118 | |||||||||||||
| 30 | 48 | Wide Jaw | 18 | 20 | ||||||||||
| 60 | 30 | |||||||||||||
| 80 | 50 | |||||||||||||
| 48 | 48 | 36 | 20 | |||||||||||
| 8 | 37 | 35 | B C | 14 | Standard | 95 | 22 | 25 | 46 (Tip B) 54 (Tip C) | M12 | 15 (Tip B) 3 (Tip C) | |||
| 50 | B | Tall Jaw | 35 | 15 | ||||||||||
| 60 | 45 | |||||||||||||
| 80 | 65 | |||||||||||||
| 100 | 85 | |||||||||||||
| 120 | 105 | |||||||||||||
| 150 | 135 | |||||||||||||
| 36 | 48 | Wide Jaw | 21 | 20 | ||||||||||
| 63 | 33 | |||||||||||||
| 80 | 50 | |||||||||||||
| 48 | 48 | 33 | 20 | |||||||||||
| 10 | 42 | 40 | B C | 16 | Standard | 110 | 27 | 30 | 50 (Tip B) 60 (Tip C) | 17 (Tip B) 4 (Tip C) | ||||
| 50 | B | Tall Jaw | 35 | 17 | ||||||||||
| 60 | 45 | |||||||||||||
| 80 | 65 | |||||||||||||
| 100 | 85 | |||||||||||||
| 120 | 105 | |||||||||||||
| 150 | 135 | |||||||||||||
| 42 | 63 | Wide Jaw | 27 | 33 | ||||||||||
| 100 | 60 | |||||||||||||
| 48 | 73 | 33 | 35 | |||||||||||
| 12 | 48 | 48 | B C | 18 21 | Standard | 129 | 5 | 28 | 30 | 60 (Tip B) 74 (Tip C) | M14 (T = 18) M16 (T = 21) | 22 (Tip B) 3 (Tip C) | ||
| 60 | B | Tall Jaw | 40 | 22 | ||||||||||
| 80 | 60 | |||||||||||||
| 100 | 80 | |||||||||||||
| 120 | 100 | |||||||||||||
| 150 | 130 | |||||||||||||
| 15 | 62 | 62 | A | 22 25.5 | Standard | 165 | 8 (T = 22) 5 (T = 25.5) | 37 | 43 | 85 | M20 | - | ||
| 80 | Tall Jaw | 55 | ||||||||||||
| SENT | 10 | 42 | 40 | B | 16 | Standard | 110 | 6 | 26 | 30 | 50 | M12 | 17 | 3.0 mm x 60° |
| 12 | 48 | 48 | 18 | 129 | 28 | 38 | 59 | M14 | 22 | |||||
| 15 | 62 | 62 | A | 22 | 165 | 9 | 37 | 60 | 66 | M20 | - | |||
| 21 | 70 | 63 | 25 | 180 | 45 | 80 |
