Stud Bolt
Brand :
MISUMI
Caution
Product Description

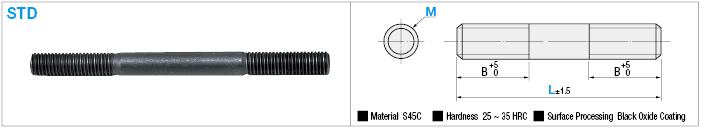

A stud bolt with a hardness of 25 to 35 HRC whose material is S45C and surface is alkaline blackened.
Specifications
| Part Number | M | L | M x P (Coarse Thread) | B | Weight (g) |
| STD | 8 | 50 | 8 x 1.25 | 22 | 20 |
| 75 | 30 | 30 | |||
| 100 | 40 | 40 | |||
| 125 | 50 | ||||
| 150 | 60 | ||||
| 175 | 70 | ||||
| 200 | 80 | ||||
| 10 | 50 | 10 x 1.5 | 22 | 31 | |
| 75 | 30 | 47 | |||
| 100 | 40 | 63 | |||
| 125 | 78 | ||||
| 150 | 94 | ||||
| 175 | 109 | ||||
| 200 | 125 | ||||
| 12 | 50 | 12 x 1.75 | 22 | 35 | |
| 75 | 30 | 55 | |||
| 100 | 40 | 70 | |||
| 125 | 95 | ||||
| 150 | 115 | ||||
| 175 | 140 | ||||
| 200 | 160 | ||||
| 14 | 50 | 14 x 2.0 | 22 | 61 | |
| 75 | 30 | 92 | |||
| 100 | 40 | 123 | |||
| 125 | 153 | ||||
| 150 | 184 | ||||
| 175 | 215 | ||||
| 200 | 246 | ||||
| 225 | 60 | 276 | |||
| 250 | 367 | ||||
| 300 | 369 | ||||
| 350 | 430 | ||||
| 400 | 492 | ||||
| 16 | 75 | 16 x 2.0 | 30 | 120 | |
| 100 | 40 | 160 | |||
| 125 | 200 | ||||
| 150 | 241 | ||||
| 175 | 281 | ||||
| 200 | 321 | ||||
| 225 | 60 | 361 | |||
| 250 | 401 | ||||
| 300 | 482 | ||||
| 350 | 562 | ||||
| 400 | 643 | ||||
| 450 | 723 | ||||
| 500 | 803 | ||||
| 18 | 75 | 18 x 2.5 | 30 | 152 | |
| 100 | 40 | 203 | |||
| 125 | 254 | ||||
| 150 | 305 | ||||
| 175 | 356 | ||||
| 200 | 406 | ||||
| 225 | 60 | 457 | |||
| 250 | 508 | ||||
| 300 | 610 | ||||
| 350 | 712 | ||||
| 400 | 813 | ||||
| 450 | 915 | ||||
| 500 | 1,017 | ||||
| STD | 20 | 100 | 20 x 2.5 | 40 | 251 |
| 125 | 314 | ||||
| 150 | 376 | ||||
| 175 | 439 | ||||
| 200 | 502 | ||||
| 225 | 60 | 565 | |||
| 250 | 628 | ||||
| 300 | 753 | ||||
| 350 | 879 | ||||
| 22 | 100 | 22 x 2.5 | 40 | 303 | |
| 125 | 379 | ||||
| 150 | 455 | ||||
| 175 | 531 | ||||
| 200 | 607 | ||||
| 250 | 60 | 759 | |||
| 300 | 911 | ||||
| 350 | 1,063 | ||||
| 400 | 1,215 | ||||
| 450 | 1,367 | ||||
| 24 | 75 | 24 x 3.0 | 30 | 271 | |
| 100 | 40 | 361 | |||
| 125 | 452 | ||||
| 150 | 542 | ||||
| 175 | 633 | ||||
| 200 | 723 | ||||
| 250 | 60 | 904 | |||
| 300 | 1,085 | ||||
| 350 | 1,266 | ||||
| 400 | 1,446 | ||||
| 450 | 1,627 |

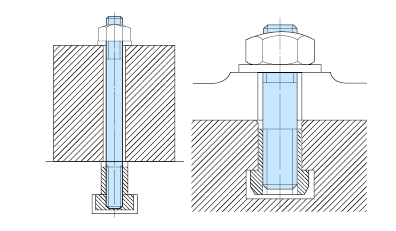

Example
