การใช้งาน Clamp for Mold

ความลึกและแรงที่ใช้ในการยึด Bolt ของ Clamp for Mold

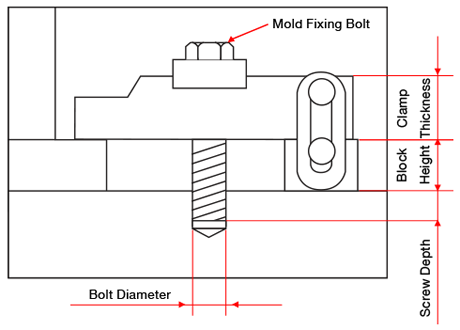

ความลึกของ Screw ที่ใช้ในการยึด Clamp for Mold

ความลึกในการยึด ควรมีค่าเท่ากับ หรือมากกว่า 2เท่าของขนาดเส้นผ่านศูนย์กลางของ Screw(2D)

Screw Depth = 2 • D

Screw Length = Clamp Thickness + Block Height+ Screw Depth

แรง (Torque) ที่ใช้ในการยึด Clamp for Mold

แรงที่ใช้ในการยึดควรมีค่าที่เหมาะสมกับขนาดของ Screw เพื่อไม่ให้น้อยเกินไปจนเกิดอันตราย หรือมากเกินไปจนเกิดความเสียหายกับ Screw ที่ใช้ยึด

Bolt Size	Screw Depth	Tightening Torque (N•m)
M10	20	66
M12	24	114
M16	32	282
M20	50	550

ตัวอย่างผลิตภัณฑ์และการใช้งาน Screw Clamp for Mold

ตัวยึดแม่พิมพ์ แข็งแรง ใช้งานง่าย หมุนปรับล็อกได้หลายทิศทาง เลือกใช้ได้หลากหลายตามขนาดแม่พิมพ์

ตัวอย่าง : กำหนด Clamp Thickness = 25, Block Height=25, Screw M12

Screw Length = Clamp Thickness(25) + Block Height(25)+ Screw Depth(2 x M12)

= 25 + 25 + 24

= 74 mm.

- เลือกความยาว Screw (Screw Length) = 74mm. หรือ มากกว่า

- M12 จากตารางใช้แรง Torque = 114 N•m

Bolt Size (8 Pieces)	Dimension	Block Height (mm)
Bolt Size (8 Pieces)	20x25	Block Height (mm)
M12x80	95	25x25
M16x90	95
M16x90	130

ในการ Set Up แม่พิมพ์พลาสติก ตัว Clamp Mold เป็นชิ้นส่วนสำคัญในการในการยึดแม่พิมพ์กับเครื่องฉีดพลาสติก ดังนั้นจึงควรเลือกใช้ Screw ของตัว Clamp ที่เหมาะสม รวมไปถึงการใช้แรง (Torque) ที่ถูกต้อง เพื่อป้องกันไม่ให้เกิดอันตรายจากการทำงานกับเครื่องจักร
**เอกสารอ้างอิง : INJECTION OPERATOR’S MANUAL
