Band Heater สั่งทำตามแบบ

Band heater สั่งทำตามแบบ ทำจากวัสดุคุณภาพสูง ให้ความร้อนได้ต่อเนื่อง ยาวนาน แข็งแรง
ทนทานต่อการใช้งาน ให้ความร้อนได้สูงถึง 450 องศา เหมาะสำหรับงานที่ต้องการให้ความร้อนแก่ของเหลว
ผ่านท่อหรือผิวทรงกระบอก เช่น งานฉีดพลาสติก

ขั้นตอนการขอราคา

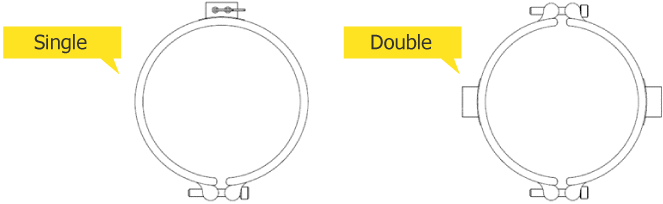

1. เลือกประเภทของ Band heater (แบบชิ้นเดียว หรือ แบบ 2 ชิ้น)

2. ลักษณะการออกขั้วไฟฟ้า (Terminal) ของ Band heater

Wire Terminal

Threaded
Terminal

Plug Terminal

Box Terminal

ขั้วไฟฟ้าแบบ Wire terminal สามารถเลือกความยาวสายได้
ขั้วไฟฟ้าแบบ Plug terminal สามารถเลือกชนิดของ Plug ได้ 6 ประเภทตามด้านล่าง

pl-1

pl-2

pl-3

pl-4

pl-5

pl-6

3. เลือกสเปคของ Band Heater

1. ขนาดเส้นผ่านศูนย์กลาง (ID)(mm) โดยที่ขนาดเส้นผ่านศูนย์กลางได้เล็กสุดที่สามารถทำได้คือ 25 mm.
2. ความสูง (H)(mm) : การกำหนดความสูงของ Band heater จะขึ้นอยู่กับชนิดของขั้วไฟฟ้า โดยที่
- - ขั้วไฟฟ้าแบบ Wire terminal และ Box terminal : สามารถเลือกความสูง ได้ตั้งแต่ 25 mm. ขึ้นไป
- - ขั้วไฟฟ้าแบบ Plug terminal : สามารถเลือกความสูงได้ตั้งแต่ 30 mm. ขึ้นไป
- - ขั้วไฟฟ้าแบบ Threaded terminal : สามารถเลือกความสูงได้ตั้งแต่ 40 mm. ขึ้นไป
3. Voltage (V) : ค่าแรงดันไฟฟ้า โดยทั่วไปจะมีทั้งหมด 3 ช่วง 110V , 220V และ 380V
4. Wattage (W) : ค่ากำลังไฟฟ้าได้ตามความต้องการ โดยค่า Watt density จะต้องไม่เกิน 5 W/cm²
(ดูการคำนวนด้านล่าง)

ค่า Watt density : คือค่าปริมาณไฟฟ้าต่อพื้นที่โดย Band heater สั่งทำตามแบบของ MISUMI
จะรับได้สูงสุดที่ 5 W/cm² หากมากกว่าค่าที่กำหนด อาจจะทำให้ลวดภายใน Band heater ขาดได้มีการคำนวนดังนี้

Watt density =		Wattage (W)
Watt density =		Area (cm²)
Area =		π x ID x H

4. ส่งข้อมูลมาให้ MISUMI

ส่งข้อมูลตามที่ได้เลือกจากข้อ 1-3 มาให้ MISUMI ที่อีเมลล์ moldsales@misumi.co.th จากนั้น MISUMI
จะส่งใบเสนอราคาให้ทางลูกค้าภายในเวลา 1 วันทำการ สอบถามข้อมูลเพิ่มเติมโทร 038-959-200 ต่อ 233

จากข้อมูลด้านบน ลูกค้าสามารถใช้โค้ดสินค้า ในตารางด้านล่าง เพื่ออ้างอิงการขอราคาหรือสั่งซื้อกับทางมิซูมิ (เฉพาะสินค้า Band Heater แบบสั่งทำ)

Type name	Watt density (W/cm²)	Part Number		Height (H)	Wattage (W)	Voltage (V)	Terminal	Wire length (L)	Plug (PL)

Type name	Watt density (W/cm²)	Type	D	Height (H)	Wattage (W)	Voltage (V)	Terminal	Wire length (L)	Plug (PL)
Single	(W x 100)/(H x D x 3.14) Must be within 5 W/cm²	S-MBHS	25～	25～ (WT & BT) 30～ (PT) 40～ (TT)	*50 ～	110 220 380	WT TT PT BT	Only WT 300 ～ 3000	Only PT PL1 PL2 PL3 PL4 PL5 PL6
Double		S-MBHD
