Select part number to Order Now/ Add to Cart
General purpose timing pulleys suitable for torque transmission and light load conveyance.
[Material]
Belt: Chloroprene rubber, Core wire: Fiberglass cord S/Z alternately twisted continuous, Cloth: Nylon cloth
[Belt shape] Endless
[Operating temperature]· Rubber: -30 °C to 90 °C
[Related Products]
· Timing pulley High Torque Timing Pulley S5M Type
· Idler Idler with Teeth Center Bearing, Idler with Teeth Both Sides Bearing, Idler - Backside Tensioning Center Bearing, Idler - Backside Tensioning Both Sides Bearing

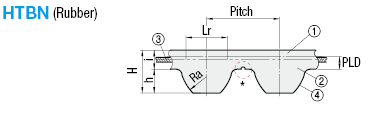

Type | [ M ] Material | |
HTBN | ① Back Rubber | Chloroprene Rubber |
② Tooth Rubber | ||
③ Core Wire | Fiberglass Cord S/Z Alternately Twisted Continuous | |
④ Tooth Fabric | Nylon Cloth |
Part Number | ||||
Type | Belt Number | - | Belt Nominal Width | |
HTBN | 400 S5M | - | 100 |
Type | Pitch | Ra | Lr | H | h | i | PLD | Unit Mass g/m (Width: 10mm) |
S5M | 5 | 3.25 | 3.25 | 3.41 | 1.91 | 1.5 | 0.480 | 34.0 |
Part Number | Number of Teeth | Belt Circumference Length (mm) | Compliance with Standard | ||||
Type | Belt | Belt Nominal Width | HTBN | ||||
Number | 100 | 150 | 250 | ||||
HTBN (Rubber) | 225 S5M | 100 (10mm) 150 (15mm) 250 (25mm) | 45 | 225 | ● | ● | ● |
230 S5M | 46 | 230 | ● | ● | ● | ||
255 S5M | 51 | 255 | ● | ● | ● | ||
260 S5M | 52 | 260 | ● | ● | ● | ||
295 S5M | 59 | 295 | ● | ● | ● | ||
300 S5M | 60 | 300 | ● | ● | ● | ||
305 S5M | 61 | 305 | ● | ● | ● | ||
320 S5M | 64 | 320 | ● | ● | ● | ||
325 S5M | 65 | 325 | ● | ● | ● | ||
340 S5M | 68 | 340 | ● | ● | ● | ||
350 S5M | 70 | 350 | ● | ● | ● | ||
360 S5M | 72 | 360 | ● | ● | ● | ||
370 S5M | 74 | 370 | ● | ● | ● | ||
375 S5M | 75 | 375 | ● | ● | ● | ||
380 S5M | 76 | 380 | ● | ● | ● | ||
390 S5M | 78 | 390 | ● | ● | ● | ||
400 S5M | 80 | 400 | ● | ● | ● | ||
415 S5M | 83 | 415 | ● | ● | ● | ||
425 S5M | 85 | 425 | ● | ● | ● | ||
435 S5M | 87 | 435 | ● | ● | ● | ||
440 S5M | 88 | 440 | ● | ● | ● | ||
450 S5M | 90 | 450 | ● | ● | ● | ||
475 S5M | 95 | 475 | ● | ● | ● | ||
490 S5M | 98 | 490 | ● | ● | ● | ||
500 S5M | 100 | 500 | ● | ● | ● | ||
520 S5M | 104 | 520 | ● | ● | ● | ||
525 S5M | 105 | 525 | ● | ● | ● | ||
530 S5M | 106 | 530 | ● | ● | ● | ||
545 S5M | 109 | 545 | ● | ● | ● | ||
550 S5M | 110 | 550 | ● | ● | ● | ||
560 S5M | 112 | 560 | ● | ● | ● | ||
575 S5M | 115 | 575 | ● | ● | ● | ||
590 S5M | 118 | 590 | ● | ● | ● | ||
595 S5M | 119 | 595 | ● | ● | ● | ||
600 S5M | 120 | 600 | ● | ● | ● | ||
625 S5M | 125 | 625 | ● | ● | ● | ||
640 S5M | 128 | 640 | ● | ● | ● | ||
650 S5M | 130 | 650 | ● | ● | ● | ||
665 S5M | 133 | 665 | ● | ● | ● | ||
670 S5M | 134 | 670 | ● | ● | ● | ||
675 S5M | 135 | 675 | ● | ● | ● | ||
690 S5M | 138 | 690 | ● | ● | ● | ||
695 S5M | 139 | 695 | ● | ● | ● | ||
700 S5M | 140 | 700 | ● | ● | ● | ||
710 S5M | 142 | 710 | ● | ● | ● | ||
720 S5M | 144 | 720 | ● | ● | ● | ||
725 S5M | 145 | 725 | ● | ● | ● | ||
730 S5M | 146 | 730 | ● | ● | ● | ||
740 S5M | 148 | 740 | ● | ● | ● | ||
750 S5M | 150 | 750 | ● | ● | ● | ||
765 S5M | 153 | 765 | ● | ● | ● | ||
780 S5M | 156 | 780 | ● | ● | ● | ||
800 S5M | 160 | 800 | ● | ● | ● | ||
810 S5M | 162 | 810 | ● | ● | ● | ||
830 S5M | 166 | 830 | ● | ● | ● | ||
845 S5M | 169 | 845 | ● | ● | ● | ||
850 S5M | 170 | 850 | ● | ● | ● | ||
870 S5M | 174 | 870 | ● | ● | ● | ||
890 S5M | 178 | 890 | ● | ● | ● | ||
900 S5M | 180 | 900 | ● | ● | ● | ||
930 S5M | 186 | 930 | ● | ● | ● | ||
950 S5M | 190 | 950 | ● | ● | ● | ||
975 S5M | 195 | 975 | ● | ● | ● | ||
1000 S5M | 200 | 1000 | ● | ● | ● | ||
1025 S5M | 205 | 1025 | ● | ● | ● | ||
1050 S5M | 210 | 1050 | ● | ● | ● | ||
1055 S5M | 211 | 1055 | ● | ● | ● | ||
1085 S5M | 217 | 1085 | ● | ● | ● | ||
1090 S5M | 218 | 1090 | ● | ● | ● | ||
1100 S5M | 220 | 1100 | ● | ● | ● | ||
1105 S5M | 221 | 1105 | ● | - | ● | ||
1115 S5M | 223 | 1115 | ● | - | ● | ||
1120 S5M | 224 | 1120 | ● | - | ● | ||
1125 S5M | 225 | 1125 | ● | ● | ● | ||
1135 S5M | 227 | 1135 | ● | ● | ● | ||
1145 S5M | 229 | 1145 | ● | ● | ● | ||
1160 S5M | 232 | 1160 | ● | ● | ● | ||
1165 S5M | 233 | 1165 | ● | ● | ● | ||
1195 S5M | 239 | 1195 | ● | ● | ● | ||
1225 S5M | 245 | 1225 | ● | ● | ● | ||
1250 S5M | 250 | 1250 | ● | ● | ● | ||
1270 S5M | 254 | 1270 | ● | ● | ● | ||
1295 S5M | 259 | 1295 | ● | ● | ● | ||
1350 S5M | 270 | 1350 | ● | ● | ● | ||
1420 S5M | 284 | 1420 | ● | ● | ● | ||
1475 S5M | 295 | 1475 | ● | ● | ● | ||
1500 S5M | 300 | 1500 | ● | ● | ● | ||
1505 S5M | 301 | 1505 | ● | ● | ● | ||
1530 S5M | 306 | 1530 | ● | ● | ● | ||
1595 S5M | 319 | 1595 | ● | ● | ● | ||
1605 S5M | 321 | 1605 | ● | ● | ● | ||
1680 S5M | 336 | 1680 | ● | ● | ● | ||
1715 S5M | 343 | 1715 | ● | ● | ● | ||
1800 S5M | 360 | 1800 | ● | ● | ● | ||
2000 S5M | 400 | 2000 | ● | ● | ● | ||
2145 S5M | 429 | 2145 | ● | ● | ● | ||
2255 S5M | 451 | 2255 | ● | ● | ● | ||
2480 S5M | 496 | 2480 | ● | ● | ● |
Part Number |
---|
HTBN1350S5M-250 |
Part Number | Price | Name | Minimum Order Qty. | Volume Discount | Days to Ship | RoHS | Belt Width (mm) (mm) | Circumference Length (mm) | Number of Teeth |
---|---|---|---|---|---|---|---|---|---|
฿ 965.21 | BELT | 1 Piece(s) | Available | 3 Day(s) | 10 | 25 | 1350 | 270 |
Loading...
Belt Shape | Closed End | Belt Tooth Surface | Standard (Single Sided) | Belt Material | Rubber Belt |
---|---|---|---|---|---|
Core Wire Material | Glass Fiber | Belt Type | S5M | Belt Shape Type | Round Tooth Profile Super Torque |
Transmission Torque | High Torque Transmission |
Please check the type/dimensions/specifications of the part HTBN1350S5M-250 in the High Torque Timing Belts/S5M series.
Part Number |
---|
HTBN1025S5M-100 |
HTBN1025S5M-150 |
HTBN1025S5M-250 |
HTBN1420S5M-100 |
HTBN1420S5M-150 |
HTBN1420S5M-250 |
Part Number | Price | Minimum Order Qty | Volume Discount | Days to Ship | RoHS | Belt Width (mm) (mm) | Circumference Length (mm) | Number of Teeth |
---|---|---|---|---|---|---|---|---|
฿ 307.42 | 1 Piece(s) | Available | 3 Day(s) | 10 | 10 | 1025 | 205 | |
฿ 485.99 | 1 Piece(s) | Available | 3 Day(s) | 10 | 15 | 1025 | 205 | |
฿ 757.25 | 1 Piece(s) | Available | 5 Day(s) | 10 | 25 | 1025 | 205 | |
฿ 409.14 | 1 Piece(s) | Available | 3 Day(s) | 10 | 10 | 1420 | 284 | |
฿ 648.75 | 1 Piece(s) | Available | Same day | 10 | 15 | 1420 | 284 | |
฿ 1,014.94 | 1 Piece(s) | Available | 3 Day(s) | 10 | 25 | 1420 | 284 |
