ซีรีส์ RSAN
แบรนด์ :
TDK-LAMBDA
ข้อควรระวัง
- รูปภาพสินค้าเป็นเพียงภาพตัวอย่างเท่านั้น รายละเอียดจำเพาะอาจแตกต่างกันไปตามรหัสสินค้า ซึ่งรวมถึงรูปทรงและสี
- วันที่ส่งมอบไม่แน่นอนเนื่องจากความยากลำบากในการรับ วัสดุ ส่วนประกอบ ฯลฯ
การขายผลิตภัณฑ์ใน สต๊อก ในปัจจุบันอาจถูก แบบแขวน ชั่วคราวในอนาคตขึ้นอยู่กับความพร้อมจำหน่าย
ผลิตภัณฑ์ที่สั่งซื้อถูก แบบแขวน ไม่คาดว่าจะถูกเติมในเร็ว ๆ นี้
รายละเอียดสินค้า
ตัวกรองสัญญาณรบกวนซิงเกิ้ลเฟสอเนกประสงค์ที่สามารถใช้ได้กับพัลส์แรงดันไฟฟ้าสูง
[คุณสมบัติ]
· มีการใช้แกนแบบอสัณฐานสำหรับแกนแม่เหล็กขดลวดโหมด Common ในซีรีส์ RSEN ซึ่งมีประสิทธิภาพในการป้องกันอุปกรณ์ทำงานผิดปกติ
· ความสามารถในการเดินสายดีขึ้นด้วยสกรู SEMS และฝาครอบแบบเปิดได้
· มีกลุ่มสินค้าชนิดกระแสไฟฟ้ารั่วต่ำและชนิดติดตั้งรางปีกนก DIN rail ให้เลือก
[การใช้งาน]
· เหมาะสำหรับการสื่อสารข้อมูล อุปกรณ์ทางการแพทย์ อุปกรณ์วัด อุปกรณ์อัตโนมัติในโรงงาน เซมิคอนดักเตอร์ อุปกรณ์ที่เกี่ยวกับรางรถไฟ อุปกรณ์ที่เกี่ยวกับ LED และอุปกรณ์ที่เกี่ยวกับพลังงาน
คุณสมบัติของซีรีส์ RSAN
ลักษณะภายนอก

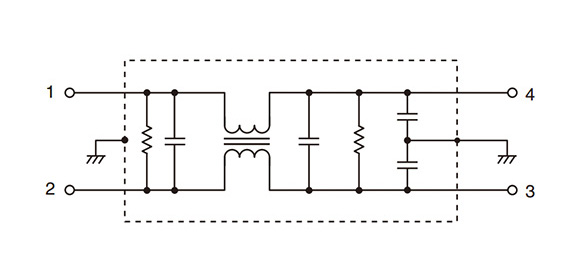

แผนภาพวงจร
ลักษณะไฟฟ้า
| ชื่อ ผลิตภัณฑ์ | พิกัดแรงดันไฟฟ้า (AC/DC) | พิกัดกระแสไฟฟ้า (AC/DC) | ทนต่อแรงดันไฟฟ้า | ความต้านทานของฉนวน | กระแสไฟฟ้ารั่ว | ช่วงอุณหภูมิขณะใช้งาน | ค่าพิกัดปรับลด อุณหภูมิเริ่มต้น | ความต้านทานไฟฟ้ากระแสตรง (mΩ) | ช่วงความถี่การลดทอน (MHz) | น้ำหนัก (ก.) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| โหมด Common | โหมดดิฟเฟอเรนเชียล | ||||||||||
| รับประกัน 25 dB | รับประกัน 25 dB | ||||||||||
| RSAN-2003 | 250 V | 3 A | AC. 2500 V 60 วินาที [ระหว่างสายไฟกับสายดิน] | 100MΩ ขั้นต่ำ [DC. 500 V/ 1 นาที] | 1.0 mA สูงสุด [250 V / 60 Hz] | -25 ถึง + 85°C | 55°C | สูงสุด 250 | 0.1 ถึง 10 | 0.1 ถึง 30 | 170 |
| RSAN-2006 | 6 A | สูงสุด 110 | 0.1 ถึง 10 | 0.1 ถึง 30 | 230 | ||||||
| RSAN-2010 | 10 A | สูงสุด 40 | 0.3 ถึง 10 | 0.2 ถึง 30 | 230 | ||||||
| RSAN-2016 | 16 A | สูงสุด 20 | 0.8 ถึง 10 | 0.3 ถึง 30 | 230 | ||||||
| RSAN-2020 | 20 A | สูงสุด 10 | 1 ถึง 10 | 0.3 ถึง 30 | 230 | ||||||
| RSAN-2030 | 30 A | สูงสุด 6 | 2 ถึง 10 | 0.4 ถึง 30 | 230 | ||||||
| RSAN-2040 | 40 A | สูงสุด 6 | 0.8 ถึง 10 | 0.1 ถึง 30 | 870 | ||||||
| RSAN-2050 | 50 A | 4 สูงสุด | 1 ถึง 10 | 0.1 ถึง 30 | 870 | ||||||
| RSAN-2060 | 60 A | 3 สูงสุด | 2 ถึง 10 | 0.2 ถึง 30 | 870 | ||||||
สเปค ผลิตภัณฑ์

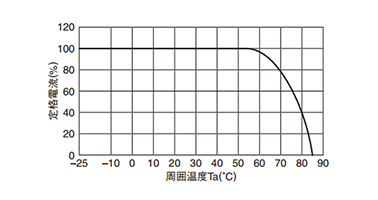

แนวโค้งค่าพิกัดปรับลด
ลักษณะภายนอกของ RSAN - 2003, 2006, 2010, 2016, 2020 และ 2030
ลักษณะภายนอกของ RSAN - 2040, 2050 และ 2060
