พร็อกซิมิตี้เซนเซอร์แบบบางพิเศษซีรีส์เคสสั้นมาก

สวิตช์ตรวจจับวัตถุเข้าใกล้เป็นสวิตช์ตำแหน่งประเภทหนึ่งที่สามารถทำงานได้โดยไม่ต้องสัมผัสทางกลโดยตรงกับชิ้นส่วนที่เคลื่อนที่ เมื่อวัตถุเข้าใกล้พื้นผิวตรวจจับของสวิตช์ในระยะทำงาน สวิตช์จะสามารถทำงานได้โดยไม่ต้องสัมผัสทางกลหรือออกแรงกดใด ๆ จึงสามารถขับเคลื่อนอุปกรณ์ไฟฟ้ากระแสตรงหรือส่งคำสั่งควบคุมไปยังอุปกรณ์คอมพิวเตอร์ (PLC) ได้ สวิตช์ตรวจจับวัตถุระยะใกล้เป็นเซนเซอร์ชนิดสวิตช์ (หรือก็คือสวิตช์แบบไม่สัมผัส) มีคุณสมบัติทั้งของสวิตช์เดินทางและไมโครสวิตซ์ พร้อมทั้งให้ประสิทธิภาพในการตรวจจับ ทำงานได้อย่างน่าเชื่อถือ มีประสิทธิภาพที่เสถียร ตอบสนองความถี่ได้รวดเร็ว อายุการใช้งานยาวนาน มีความสามารถในการป้องกันสัญญาณรบกวนสูง และมีคุณสมบัติต่าง ๆ เช่น กันน้ำ ทนต่อแรงกระแทก และความทนทานต่อการกัดกร่อน

สวิตช์ตรวจจับวัตถุระยะใกล้ชนิดสั้นพิเศษ
ติดตั้งขนาดเล็ก



ผลิตภัณฑ์ก่อนหน้า		ชนิดเคสสั้นพิเศษ
ความยาวของเคสยาวเกินไป พื้นที่สำหรับติดตั้งมีจำกัด ต้องเดินสายตรง ติดตั้งไม่สะดวก		ความยาวขั้นต่ำเพียง 17.6 มม. ติดตั้งง่ายแม้ในพื้นที่แคบ รุ่นขดลวดออกด้านข้าง ประหยัดพื้นที่ ติดตั้งสะดวก
แสงสว่างจากด้านล่างทำให้ยากต่อการยืนยันว่าการทำงานมีความเสถียรหรือไม่ เนื่องจากได้รับผลกระทบจากตำแหน่งและมุมในการติดตั้ง		มาพร้อมกับไฟ LED ความสว่างสูง ให้การส่องสว่าง 360° โดยไม่มีจุดอับแสง ไฟบอกสถานะมองเห็นได้ชัดเจน ทำให้สามารถระบุสถานะการทำงานได้อย่างง่ายดายเพียงแค่เหลือบมอง

พร็อกซิมิตี้เซนเซอร์ NEXT series
DC ขดลวด 3 เส้น ชนิดมีชิลด์ (ชนิดระยะกลาง)

ขนาด	ความยาวเคส	ระยะการตรวจจับ	วิธีเดินสายไฟ	เวลาตอบสนอง	วัสดุของสาย	รุ่น
						เอาท์พุต NPN.NO	เอาท์พุต PNP.NO
M8 × 1.0	20 มม	2 มม.	อุปกรณ์สายไฟโดยตรง	1000 Hz	สายเคเบิลพีวีซีเสริมแรงทนน้ำมัน 2 ม.	E-MSMX2C18-S	E-MSMX2B1D8-S
			เต้ารับสายเคเบิลด้านข้าง			E-MSMX2C18-LR	E-MSMX2B1D8-LR
M12 × 1.0	23 มม.	4 มม.	อุปกรณ์สายไฟโดยตรง			E-MSMX4C11-S	E-MSMX4B1D12-S
			เต้ารับสายเคเบิลด้านข้าง			E-MSMX4C11-LR	E-MSMX4B1D12-LR



DC 3-ขดลวดชนิด (ระยะกลาง)

ชนิด	ระยะกลาง (ชนิดมีชิลด์)
ขนาด	M8	M12
ระยะการตรวจจับ	2 มม. +/ - 10%	4 มม. +/ - 10%
ระยะการกำหนดค่า	0–1.6 มม.	0–3.2 มม.
ฮิสเทอรีซิส	ไม่เกิน 15% ของระยะการตรวจจับ
วัตถุที่สามารถตรวจจับได้	โลหะแม่เหล็ก (สำหรับโลหะไม่เป็นแม่เหล็ก กรุณาดูที่ตารางเปรียบเทียบคุณสมบัติ)
วัตถุตรวจจับมาตรฐาน	เหล็ก: 8×8×1 มม.	เหล็ก: 12×12×1 มม.
เครื่องวัดความถี่ที่ตอบสนอง	1000 Hz	1000 Hz
แรงดันไฟเลี้ยง	DC 10–30 V, รวมแรงดันริปเปิล (pp) 10%
ปริมาณการใช้กระแสไฟ	16 mA หรือต่ำกว่า
ประเภทเอาต์พุต	NPN.NO, PNP.NO
การเปลี่ยนความจุ	DC 10–30 V, 200 mA หรือต่ำกว่า (ที่ -40 ถึง +70°C)	DC 10–30 V, 200 mA หรือต่ำกว่า
ความดันส่วนเหลือ	2 V หรือต่ำกว่า (เมื่อกระแสโหลดไฟฟ้าเป็น 200 mA และความยาวสายนำไฟฟ้าเป็น 2 m)	2 V หรือต่ำกว่า (เมื่อกระแสโหลดไฟฟ้าเป็น 200 mA และความยาวสายนำไฟฟ้าเป็น 2 m)
การแสดงสถานะ	ไฟบอกสถานะ (สีเขียว/เปิด)
วงจรป้องกัน	การป้องกันการเชื่อมต่อสายไฟกลับขั้วของแหล่งจ่ายไฟ, การดูดซับไฟกระชาก, การป้องกันโหลดไฟฟ้าลัดวงจร, การป้องกันการเชื่อมต่อสายไฟกลับขั้วที่เอาต์พุต
ช่วงอุณหภูมิแวดล้อมใช้งาน	ระหว่างการใช้งานและจัดเก็บ: -40 ถึง +85°C (ไม่มีการจับตัวเป็นน้ำแข็งหรือควบแน่นเป็นหยดน้ำ)
ช่วงความชื้นแวดล้อม	ระหว่างการใช้งานและจัดเก็บ: 35–95% RH (ไม่มีการควบแน่น)
อิทธิพลของอุณหภูมิ	ภายในช่วงอุณหภูมิ -40 ถึง +85°C ที่ +23°C อยู่ภายใน ±15% ของระยะตรวจจับ
อิทธิพลของแรงดันไฟฟ้า	ภายในช่วง +/ - 15% ของพิกัดแรงดันไฟฟ้า ขณะอยู่ที่พิกัดแรงดันไฟฟ้า ระยะตรวจจับจะอยู่ภายใน +/ - 1%
ความต้านทานของฉนวน	50 MΩ ขึ้นไป (500 V DC วัดด้วยเมกะโอห์มมิเตอร์) ระหว่างส่วนที่ชาร์จทั้งหมดและเคส
ความทนต่อแรงดันไฟฟ้า	1000 V AC 50/60 Hz 1 นาที ระหว่างส่วนที่ชาร์จทั้งหมดและเคส
การสั่นสะเทือน (ความทนทาน)	10–55 Hz ชนิดแอมพลิจูดสองค่า 1.5 มม., 2 ชั่วโมงในแต่ละทิศทาง X, Y และ Z
ผลกระทบ (ความทนทาน)	500 m/s², 10 ครั้งในแต่ละทิศทาง X, Y และ Z	1000 m/s², 10 ครั้งในแต่ละทิศทาง X, Y และ Z
โครงสร้างการป้องกัน	ชนิดสายไฟ IP67

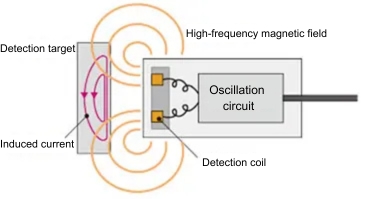

ในรุ่นที่มีการป้องกันสองชั้น ฟลักซ์แม่เหล็กจะถูกโฟกัสไว้ที่ด้านหน้าของเซนเซอร์ และขอบเขตของสนามแม่เหล็กแบบเหนี่ยวนำจะถูกส่งตรงไปยังด้านหน้าของสวิตช์ตรวจจับวัตถุใกล้เคียง

วิธีการติดตั้ง

เหล็ก X = 0.2D
โลหะอื่น ๆ X = 0.1D
* ความหนาของวัตถุที่ตรวจจับ: 1 มม.

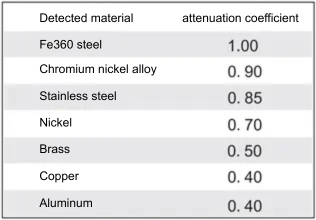

ค่าสัมประสิทธิ์การลดทอนของเซนเซอร์
