เซอร์โวมอเตอร์กระแสสลับซีรีส์ E-MASH1 พร้อมตัวเข้ารหัสแม่เหล็ก 23 บิต
แบรนด์ :
MISUMI
ข้อควรระวัง
- เนื่องจากชุดแบตเตอรี่ E-AAS-BATBOX ยังไม่ได้วางจำหน่าย จึงไม่สามารถใช้งานร่วมกับแบบสัมบูรณ์ได้ กรุณาติดต่อเราเพื่อขอข้อมูลเกี่ยวกับวันวางจำหน่ายของชุดคิทนี้
รายละเอียดสินค้า
เซอร์โวมอเตอร์กระแสสลับของ MISUMI ที่สามารถใช้งานร่วมกับบล็อคขับเคลื่อนซีรีส์ E-DFAS และวงจรขับเซอร์โวมอเตอร์ E-DHAS ที่มีฟังก์ชันครบถ้วน

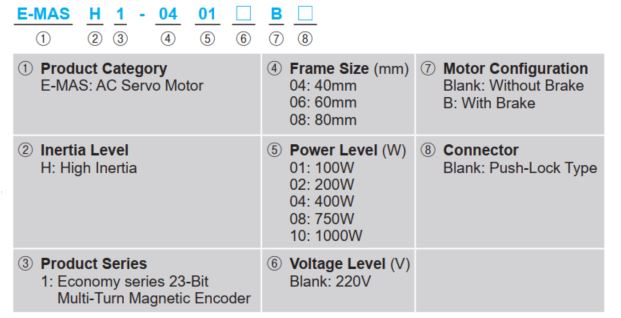

การระบุรุ่น
สเปคมอเตอร์
| รุ่น | E-MASH1-□□ | E-MASH1-□□B |
| ฟังก์ชั่นเบรก | ไม่รองรับ | ได้รับการสนับสนุน |
| พิกัดแรงดันไฟฟ้า | 220V | |
| ความเร็วพิกัด | 3000 รอบต่อนาที | |
| ความเร็วสูงสุด | 6000 รอบต่อนาที | |
| โมเมนต์ความเฉื่อยสูงสุด | 2 กก.ม.2 × 10-4 | 2.13 กก.ม.2 × 10-4 |

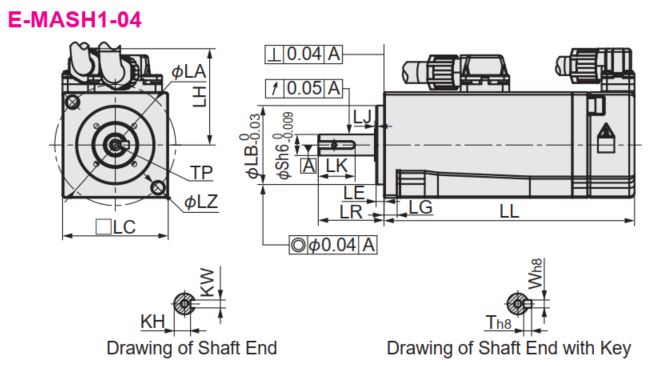

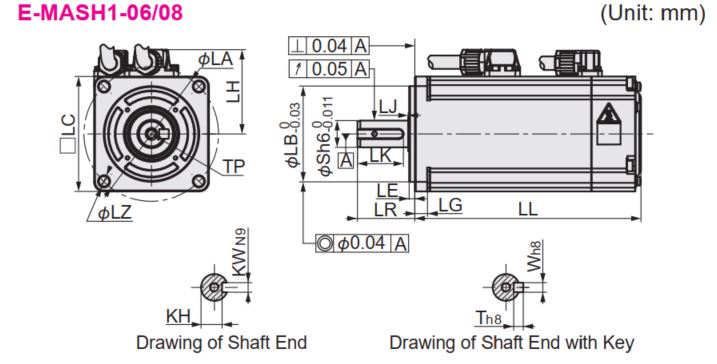

ดรออิ้งบอกขนาด (หน่วย: มม.)
| รุ่นมอเตอร์ | LL | LC | LR | LA | LZ | LH | LG | LE | LJ | S | LB | TP | LK | KH | KW | W | T | มวล (กก.) |
| E－MASH1－0401 | 67.7 | 40 | 25 | 46 | 4.5 | 38MAX | 5 | 3 | 3 | 8 | 30 | M3 × 8 | 14 | 6.2 | 3 | 3 | 3 | 0.46 |
| E－MASH1－0401B | 95 | 40 | 25 | 46 | 4.5 | 38MAX | 5 | 3 | 3 | 8 | 30 | M3 × 8 | 14 | 6.2 | 3 | 3 | 3 | 0.68 |
| รุ่นมอเตอร์ | LL | LC | LR | LA | LZ | LH | LG | LE | LJ | S | LB | TP | LK | KH | KW | W | T | มวล (กก.) |
| E－MASH1－0602 | 71.8 | 60 | 30 | 70 | 5.5 | 37.5MAX | 6.6 | 3 | 3 | 14 | 50 | M5 × 12 | 22.5 | 11 | 5 | 5 | 5 | 0.9 |
| E－MASH1－0602B | 101.1 | 60 | 30 | 70 | 5.5 | 37.5MAX | 6.6 | 3 | 3 | 14 | 50 | M5 × 12 | 22.5 | 11 | 5 | 5 | 5 | 1.3 |
| E－MASH1－0604 | 88.8 | 60 | 30 | 70 | 5.5 | 37.5MAX | 6.6 | 3 | 3 | 14 | 50 | M5 × 12 | 22.5 | 11 | 5 | 5 | 5 | 1.3 |
| E－MASH1－0604B | 118.1 | 60 | 30 | 70 | 5.5 | 37.5MAX | 6.6 | 3 | 3 | 14 | 50 | M5 × 12 | 22.5 | 11 | 5 | 5 | 5 | 1.55 |
| E－MASH1－0808 | 90.9 | 80 | 35 | 90 | 6.5 | 57.5MAX | 8.1 | 3 | 3 | 19 | 70 | M5 × 15 | 25 | 15.5 | 6 | 6 | 6 | 2.12 |
| E－MASH1－0808B | 121.9 | 80 | 35 | 90 | 6.5 | 57.5MAX | 8.1 | 3 | 3 | 19 | 70 | M5 × 15 | 25 | 15.5 | 6 | 6 | 6 | 2.7 |
| E－MASH1－0810 | 103.9 | 80 | 35 | 90 | 6.5 | 57.5MAX | 8.1 | 3 | 3 | 19 | 70 | M5 × 15 | 25 | 15.5 | 6 | 6 | 6 | 2.7 |
| E－MASH1－0810B | 134.9 | 80 | 35 | 90 | 6.5 | 57.5MAX | 8.1 | 3 | 3 | 19 | 70 | M5 × 15 | 25 | 15.5 | 6 | 6 | 6 | 3.2 |
ตารางข้อมูลจำเพาะ
| สเปคมอเตอร์ | E－MASH1－0401(B) | E－MASH1－0602(B) | E－MASH1－0604(B) | E－MASH1－0808(B) | E－MASH1－0810(B) |
| พิกัดแรงดันไฟฟ้า (V) | 220 | ||||
| พิกัดกำลังไฟฟ้า (W) | 100 | 200 | 400 | 750 | 1000 |
| แรงบิดที่พิกัด (N⋅m) | 0.32 | 0.64 | 1.27 | 2.39 | 3.18 |
| แรงบิดสูงสุดขณะฉับพลัน (N⋅m) | 1.11 | 2.23 | 4.46 | 8.36 | 11.4 |
| ความเร็วพิกัด / ความเร็วสูงสุด (รอบต่อนาที) | 3000/6000 | ||||
| โมเมนต์ความเฉื่อย (× 10⁻⁴กก.·ม²) | 0.062 (0.072) | 0.28 (0.3) | 0.56 (0.58) | 1.5 (1.65) | 2 (2.15) |
| โหลดไฟฟ้าเรเดียลสูงสุด (N) | 78 (ศูนย์กลางก้านยืด) | 245 (ศูนย์กลางก้านยืด) | 245 (ศูนย์กลางก้านยืด) | 392 (ก้านยืดศูนย์กลาง) | 392 (ก้านยืดศูนย์กลาง) |
| โหลดไฟฟ้า ตามแนวแกนสูงสุด (N) | 54 | 74 | 74 | 147 | 147 |
| มวล (กก.) | 0.38 (0.54) | 0.95 (1.35) | 1.3 (1.55) | 2.1 (2.7) | 2.8 (3.4) |
| ระดับการป้องกัน | IP67 (ไม่รวมส่วนปลายเพลา) | ||||

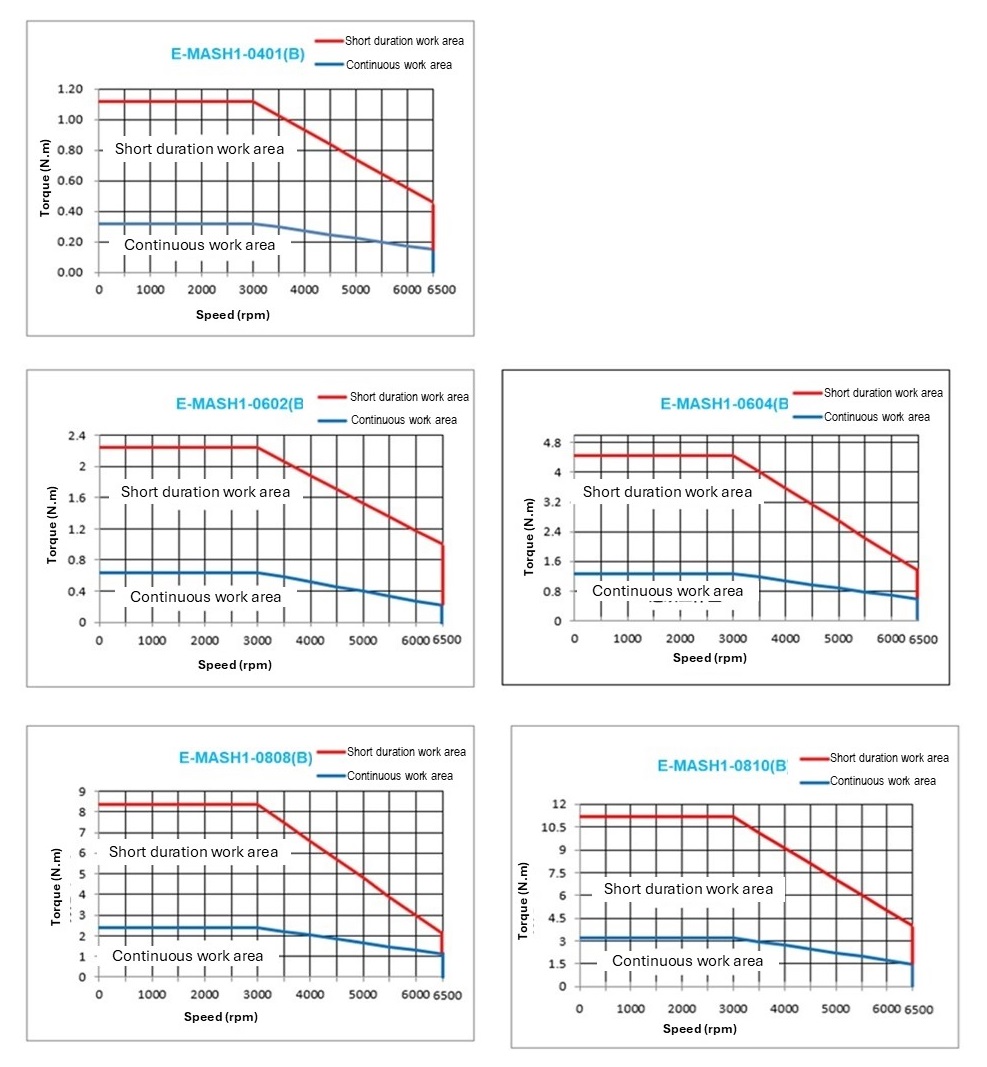

คุณสมบัติแรงบิด
มอเตอร์และชุดขับมอเตอร์ที่รองรับการใช้งาน
| รุ่นมอเตอร์ | รองรับการใช้งาน กับชุดขับ Pulse (รุ่นประหยัด) | รองรับการใช้งาน กับชุดขับ EtherCAT (รุ่นประหยัด) | ขนาดหน้าแปลนมอเตอร์ (มม.) | ไฟฟ้า (W) | เบรกแม่เหล็กไฟฟ้า | แรงดันไฟเลี้ยง |
| E-MASH1-0401 | E-DFAS01P | E-DFAS01E | 40 | 100 | ไม่มีให้ | AC220V |
| E-MASH1-0401B | มีให้ | |||||
| E-MASH1-0602 | E-DFAS04P | E-DFAS04E | 60 | 200 | ไม่มีให้ | |
| E-MASH1-0602B | มีให้ | |||||
| E-MASH1-0604 | 400 | ไม่มีให้ | ||||
| E-MASH1-0604B | มีให้ | |||||
| E-MASH1-0808 | E-DFAS08P | E-DFAS08E | 80 | 750 | ไม่มีให้ | |
| E-MASH1-0808B | มีให้ | |||||
| E-MASH1-0810 | E-DFAS10P | E-DFAS10E | 1000 | ไม่มีให้ | ||
| E-MASH1-0810B | มีให้ |
สายส่งกำลัง
เพื่อเลือกสินค้านี้- > ไปที่หน้าอุปกรณ์เสริมไดร์เวอร์เซอร์โวของ MISUMI

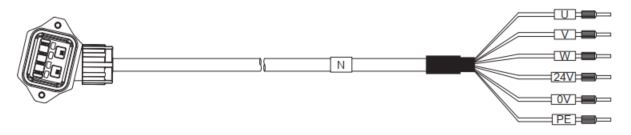

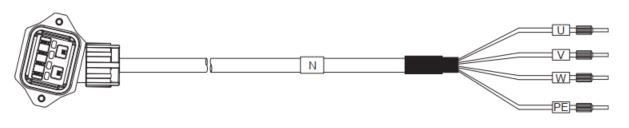

ไม่มีสายเบรก
พร้อมสายเบรก
| ชนิด | ความยาวสายไฟ | นำสายนำไฟฟ้าออก - ทิศทางของเพลามอเตอร์ | นำสายนำไฟฟ้าออก - ทิศทางตรงกันข้ามของเพลามอเตอร์ | ||
| พร้อมเบรก | ไม่มีเบรก | พร้อมเบรก | ไม่มีเบรก | ||

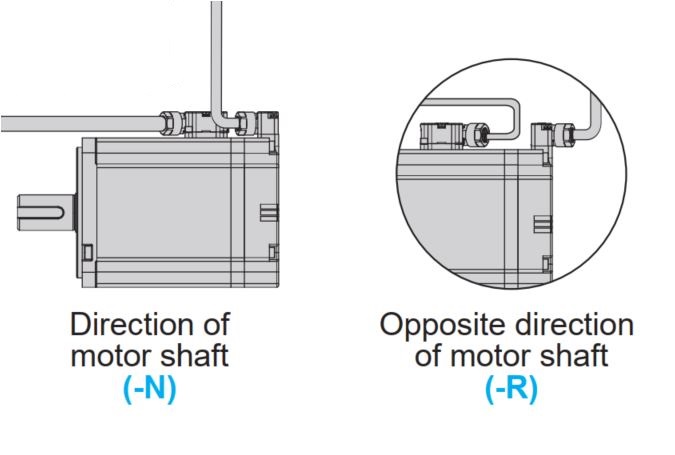

| สายเคเบิลมาตรฐาน | 1.5 ม. | E-CASPB1M5-N | E-CASP1M5-N | E-CASPB1M5-R | E-CASP1M5-R |
| 3 ม. | E-CASPB3M-N | E-CASP3M-N | E-CASPB3M-R | E-CASP3M-R | |
| 5 ม. | E-CASPB5M-N | E-CASP5M-N | E-CASPB5M-R | E-CASP5M-R | |
| สายอ่อน | 1.5 ม. | E-CASPB1M5-N-H | E-CASP1M5-N-H | E-CASPB1M5-R-H | E-CASP1M5-R-H |
| 3 ม. | E-CASPB3M-N-H | E-CASP3M-N-H | E-CASPB3M-R-H | E-CASP3M-R-H | |
| 5 ม. | E-CASPB5M-N-H | E-CASP5M-N-H | E-CASPB5M-R-H | E-CASP5M-R-H | |
สายต่อเอ็นโค้ดเดอร์
- > ไปที่หน้าอุปกรณ์เสริมไดร์เวอร์เซอร์โวของ MISUMI

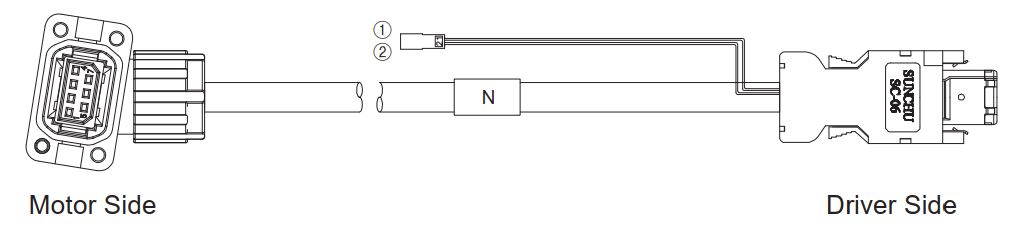

สายต่อเอ็นโค้ดเดอร์แบบเพิ่มค่า

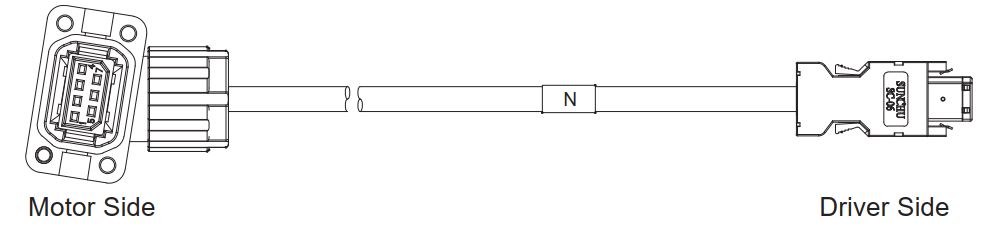

สายต่อเอ็นโค้ดเดอร์แบบสัมบูรณ์
| ชนิด | ความยาวสายไฟ | นำสายนำไฟฟ้าออก - ทิศทางของเพลามอเตอร์ | นำสายนำไฟฟ้าออก - ทิศทางตรงกันข้ามของเพลามอเตอร์ | ||
| ชนิดขั้น | ชนิดแบบสัมบูรณ์ | ชนิดขั้น | ชนิดแบบสัมบูรณ์ | ||

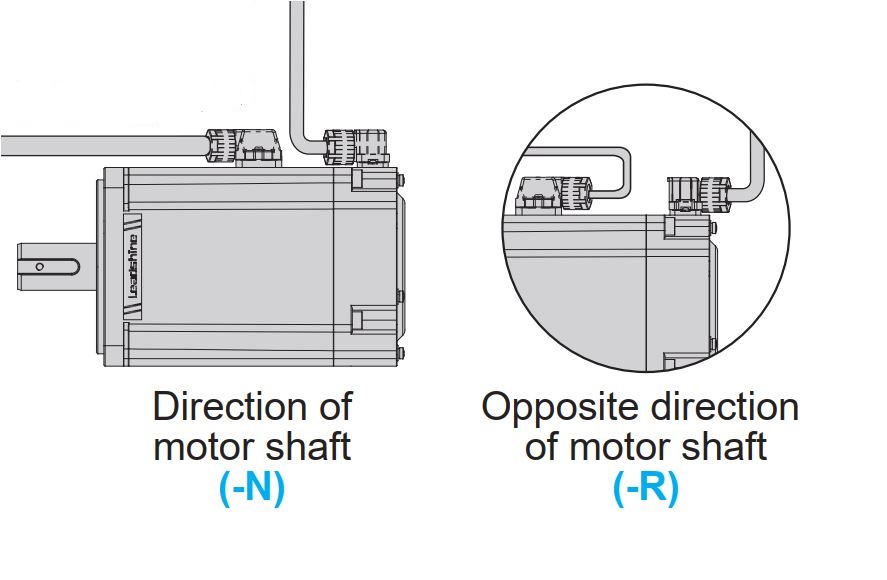

| สายเคเบิลมาตรฐาน | 1.5 ม. | E-CAS1E1M5-N | E-CAS2E1M5-N | E-CAS1E1M5-R | E-CAS2E1M5-R |
