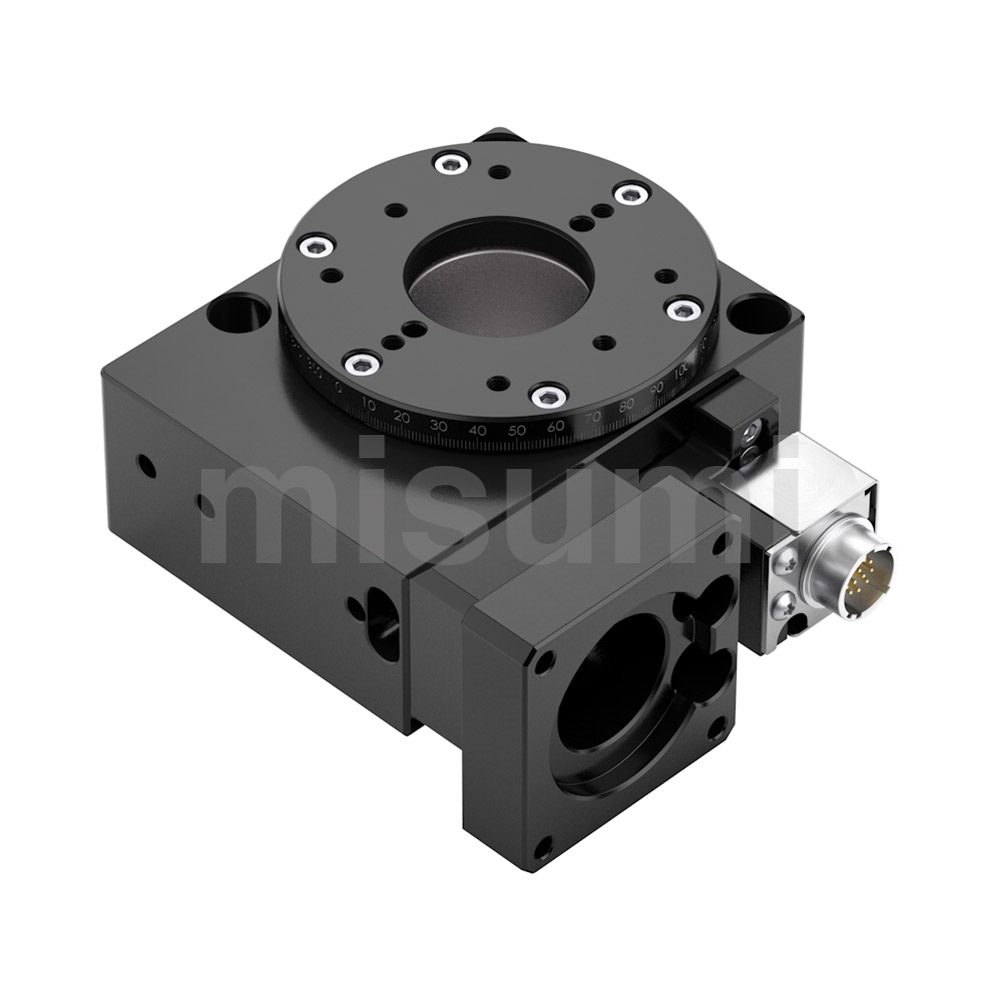

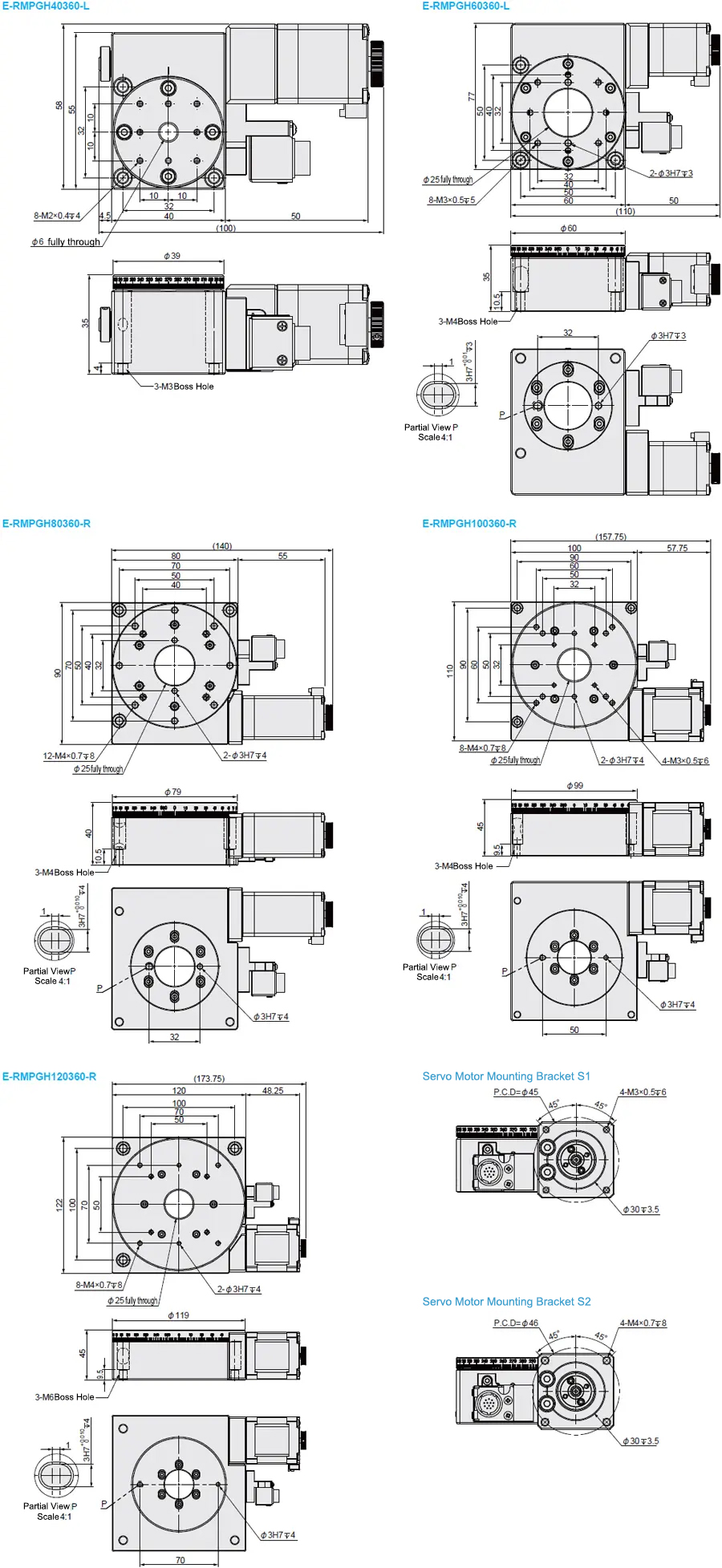

สเตจหมุนระบบไฟฟ้า ชนิดเฟืองตัวหนอน ความสามารถในการทวนซ้ำของตำแหน่ง ±0.05°

E-RMPGH40360-R-S3

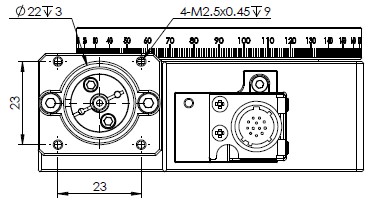

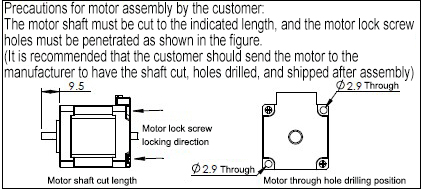

หมายเหตุ: สกรูที่รองรับการใช้งาน (มีให้ในชุด) M2.5 × 0.45 พิทช์ x ความยาว 35 มม. จำนวน 2 ชิ้น; M2.5 × 0.45 พิทช์ x ความยาว 55 มม. จำนวน 2 ชิ้น

E-RMPGH60360-R-S3

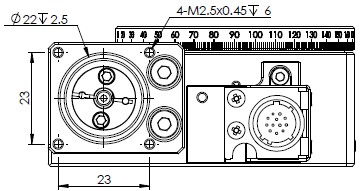

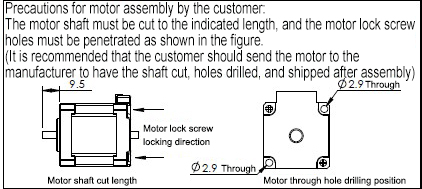

หมายเหตุ: สกรูที่รองรับการใช้งาน (มีให้ในชุด) M2.5 × 0.45 พิทช์ x ความยาว 35 มม. จำนวน 2 ชิ้น; M2.5 × 0.45 พิทช์ x ความยาว 55 มม. จำนวน 2 ชิ้น

E-RMPGH80360-R-S3

หมายเหตุ: สกรูที่รองรับการใช้งาน (มีให้ในชุด) M2.5 × 0.45 พิทช์ x 55 มม. ความยาว จำนวน 2 ชิ้น

E-RMPGH100360-R-S4

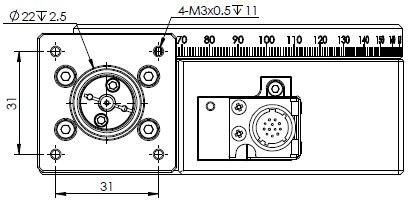

หมายเหตุ: สกรูที่รองรับการใช้งาน (มีให้ในชุด): M3 × 0.5 พิทช์ x 55 มม. ความยาว จำนวน 2 ชิ้น; M3 × 0.5 พิทช์ x 45 มม. ความยาว จำนวน 2 ชิ้น

E-RMPGH120360-R-S4

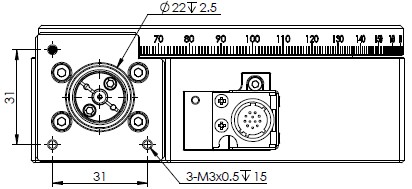

หมายเหตุ: สกรูที่รองรับการใช้งาน (มีให้ในชุด): M3 × 0.5 พิทช์ x 55 มม. ความยาว จำนวน 2 ชิ้น; M3 × 0.5 พิทช์ x 45 มม. ความยาว จำนวน 2 ชิ้น

วัสดุ: อลูมิเนียมอัลลอย
 กระบวนการชุบผิว: แบล็คอโนไดซ์


รหัสสินค้า

เส้นผ่านศูนย์กลาง แท็บสไลด์ (มม.)

ตำแหน่ง แผ่นครอบปิด

มอเตอร์

ชุดขับมอเตอร์

สายไฟ ความยาว (ม.)

สเปค เชิงกล

สเปค ความแม่นยำ

เซนเซอร์

ชนิด

รูปทรง

ระยะทางในการเคลื่อนที่ (มม.)

พิกัดน้ำหนัก (N)

น้ำหนัก (กก.)

ความละเอียด (พัลส์)

ความเร็ว สูงสุด

ความแม่นยำ ในการวางตำแหน่ง เฉพาะทิศทาง

ทำซ้ำ การวางตำแหน่ง ความแม่นยำ

การทำงาน ไม่ถูกต้อง

ความ ขนาน

ขีดจำกัด เซนเซอร์

เซ็นเซอร์ต้นกำเนิด (ORG1)

E-RMPGH

เพลาหมุน

40360

⌀39

L

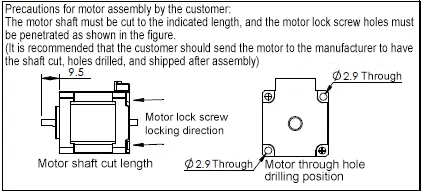

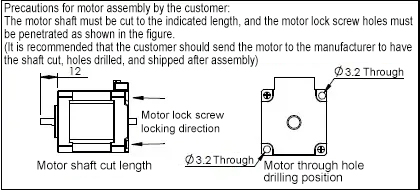

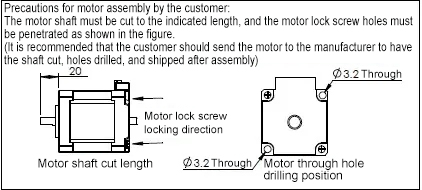

ไม่มีมาร์คกิ้ง (พร้อมสเต็ปปิ้งมอเตอร์มาตรฐาน) S1 (พร้อมขายึดเซอร์โว PCD=45) S2 (พร้อมเหล็กฉากสำหรับยึดเซอร์โว PCD=46) S3 (เหล็กฉากสำหรับยึดสเต็ปปิ้งมอเตอร์ขนาดเฟรม 28) S4 (พร้อมเหล็กฉากสำหรับยึดสเต็ปปิ้งมอเตอร์ขนาดเฟรม 42)

A (ชุดขับมอเตอร์แบบพัลส์ แกนเดียว) N (ไม่มีชุดขับมอเตอร์)

2 (สายไฟ 2 ม.) 4 (สายไฟ 4 ม.)

360°

29.4

0.5

0.015°

30°/วินาที

0.1°

±0.05°

0.1°

50 µm

ไม่มีให้

มีให้

R

60360

⌀60

L

39.2

0.9

0.01°

20°/วินาที

R

80360

⌀79

R

1.1

100360

⌀99

R

196

1.9

0.015°

30°/วินาที

120360

⌀119

R

2.2

ชุดขับมอเตอร์: รุ่นชุดขับมอเตอร์ที่ใช้ในซีรีส์นี้: E-DR42C.
สายเคเบิล: รุ่นสายเคเบิลที่ใช้ในซีรีส์นี้ ได้แก่ HRS12-2M (สายเคเบิลยาว 2 เมตร) / HRS12-4M (สายเคเบิลยาว 4 เมตร).
การผสมผสานแบบหลายแกน: หากต้องการสอบถามเกี่ยวกับการผสมผสานแบบหลายแกนในซีรีส์นี้ กรุณาติดต่อ: ts@misumi.com.vn.
มอเตอร์ S1 และ S2 ไม่สามารถใช้งานกับสเปค 40360 ได้ มอเตอร์ S3 สามารถใช้งานได้เฉพาะกับรุ่น E-RMPGH40360, E-RMPGH60360, E-RMPGH80360 เท่านั้น และมอเตอร์ S4 สามารถใช้งานได้เฉพาะกับรุ่น E-RMPGH100360E-RMPGH120360 เท่านั้น

■ รายละเอียดจำเพาะทั่วไป

		E-RMPGH40360	E-RMPGH60360	E-RMPGH80360	E-RMPGH100360	E-RMPGH120360
อัตราส่วนลด		1/120	1/180	1/180	1/120	1/120
ตลับลูกปืน		ตลับลูกปืนเม็ดกลมร่องลึก
มอเตอร์	รูปทรง	สเต็ปปิ้งมอเตอร์มาตรฐาน 2 เฟส 1.3 A/เฟส		สเต็ปปิ้งมอเตอร์แรงบิดสูง 2 เฟส 1.3 A/เฟส	สเต็ปปิ้งมอเตอร์มาตรฐาน 2 เฟส 2.0 A/เฟส
	มุมเสต็ป	1.8°
ชุดขับมอเตอร์	แรงดันไฟเลี้ยง	24 ถึง 36 V DC
	กระแส Output	0.3 A ถึง 2.2 A/เฟส (สูงสุด)
	แรงดันสัญญาณพัลส์	5VDC
	วิธีการป้อนพัลส์อินพุต	พัลส์ + ทิศทาง หรือ พัลส์คู่
	จำนวนการแบ่งย่อย	200 ถึง 25600
คอนเนคเตอร์	รหัสสินค้า	HR10A-10R-12P (Hirose)
	รหัสรุ่นด้านรับ	HR10A-10P-12S (Hirose)
ซับสเตรตเซนเซอร์	แรงดันไฟเลี้ยง	24 V DC ± 10%
	ประเภท เซนเซอร์	โฟโต้เซนเซอร์มิเนียเจอร์ RPI-0125 (ROHM)
	เอาต์พุต อุปกรณ์ควบคุม	เอาท์พุตขาคอลเลคเตอร์แบบเปิดวงจร NPN
	ลอจิกของเอาท์พุต	ระหว่างการตรวจจับ (มีเงาบัง): Output ทรานซิสเตอร์ปิด (ไม่นำไฟฟ้า)

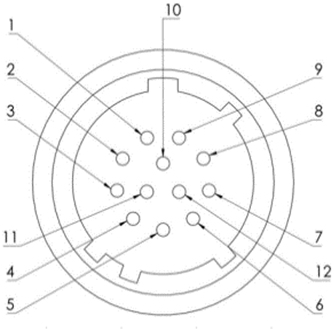

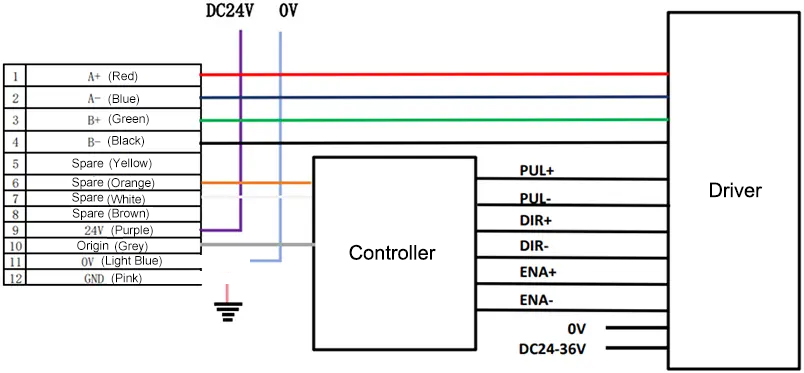

■ การจัดเรียงขาพินคอนเนคเตอร์


■ไทม์มิ่งไดอะแกรม

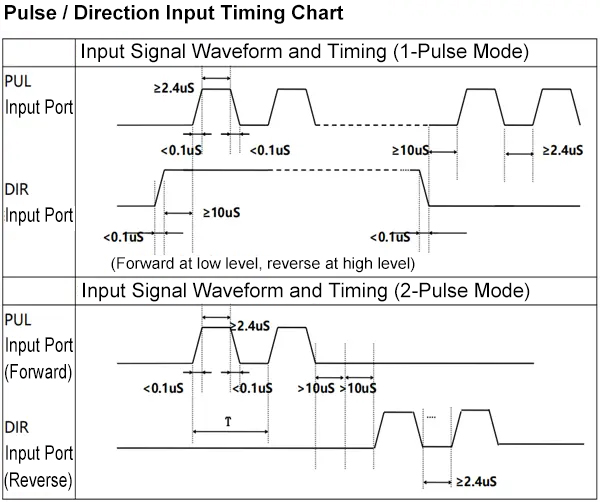

ชุดขับมอเตอร์แบบพัลส์

■ สภาพแวดล้อมการใช้งานของแท็บสไลด์
สภาพแวดล้อมการใช้งาน: 10 ถึง 50°C, 20 ถึง 70%RH (ไม่มีการควบแน่น)
สภาพแวดล้อมที่แนะนำ: 22±5°C, 20 ถึง 70%RH (ไม่มีการควบแน่น)
กรุณาหลีกเลี่ยงการใช้งานแท็บสไลด์ในสภาพแวดล้อมดังต่อไปนี้
(1) สภาพแวดล้อมที่มีฝุ่น (โดยเฉพาะผงโลหะ)
(2) สภาพแวดล้อมที่มีแสงแดดโดยตรงหรือมีการแผ่รังสีความร้อน
(3) ใกล้แหล่งกำเนิดไฟ
(4) สภาพแวดล้อมที่มีแก๊สที่กัดกร่อนหรือไวไฟ
(5) สภาพแวดล้อมที่มีน้ำหรือน้ำมันกระเด็น
(6) สภาพแวดล้อมที่มีแรงสั่นสะเทือนหรือแรงกระแทกสูง
(7) สภาพแวดล้อมที่มีตัวทำละลายอินทรีย์หรือมีปริมาณเกลือสูง

■เกี่ยวกับงานซ่อมบำรุงแท็บสไลด์
ยังไม่มีมาตรฐานงานซ่อมบำรุงประจำที่เป็นแบบเดียวกัน เนื่องจากชนิดของจาระบีและตัวอย่างการใช้งานที่แตกต่างกัน ขึ้นอยู่กับสภาพการขับเคลื่อนและประเภทของราง กรุณาตรวจสอบจาระบีอย่างน้อยเดือนละหนึ่งครั้ง
