สเตจหมุนเคลื่อนที่ระบบไฟฟ้า ชนิดบอลสกรู ความสามารถในการทวนซ้ำของตำแหน่ง ±0.005°
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์

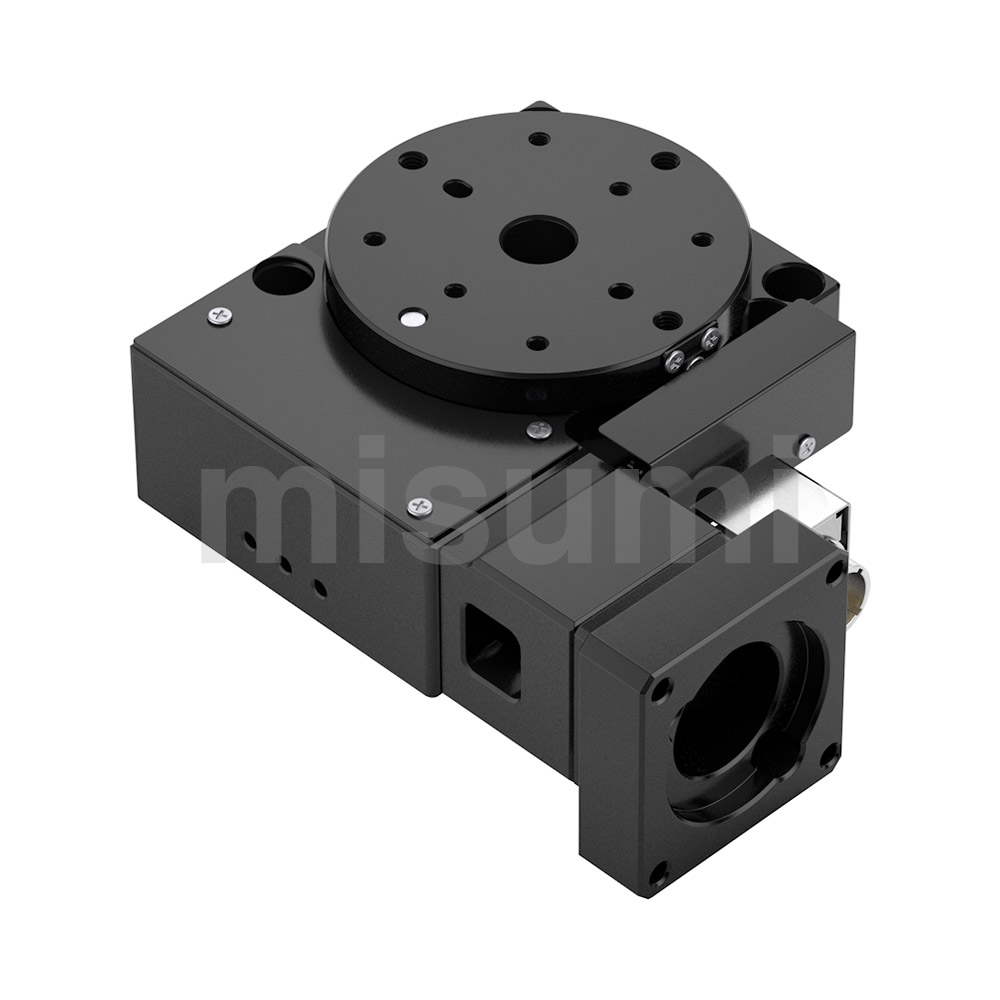

โต๊ะสไลด์ไฟฟ้ารุ่น MISUMI E-RMBGH ใช้ระบบขับเคลื่อนด้วยบอลสกรู และสามารถทำการวางตำแหน่งแบบหมุนในมุมเล็ก ๆ ได้ เนื่องจากการผลิตในประเทศและโครงสร้างที่ได้รับการปรับปรุง ทำให้สามารถตั้งราคาต่ำได้
รายการซีรีส์โต๊ะสไลด์จักรกลอัตโนมัติแบบประหยัด

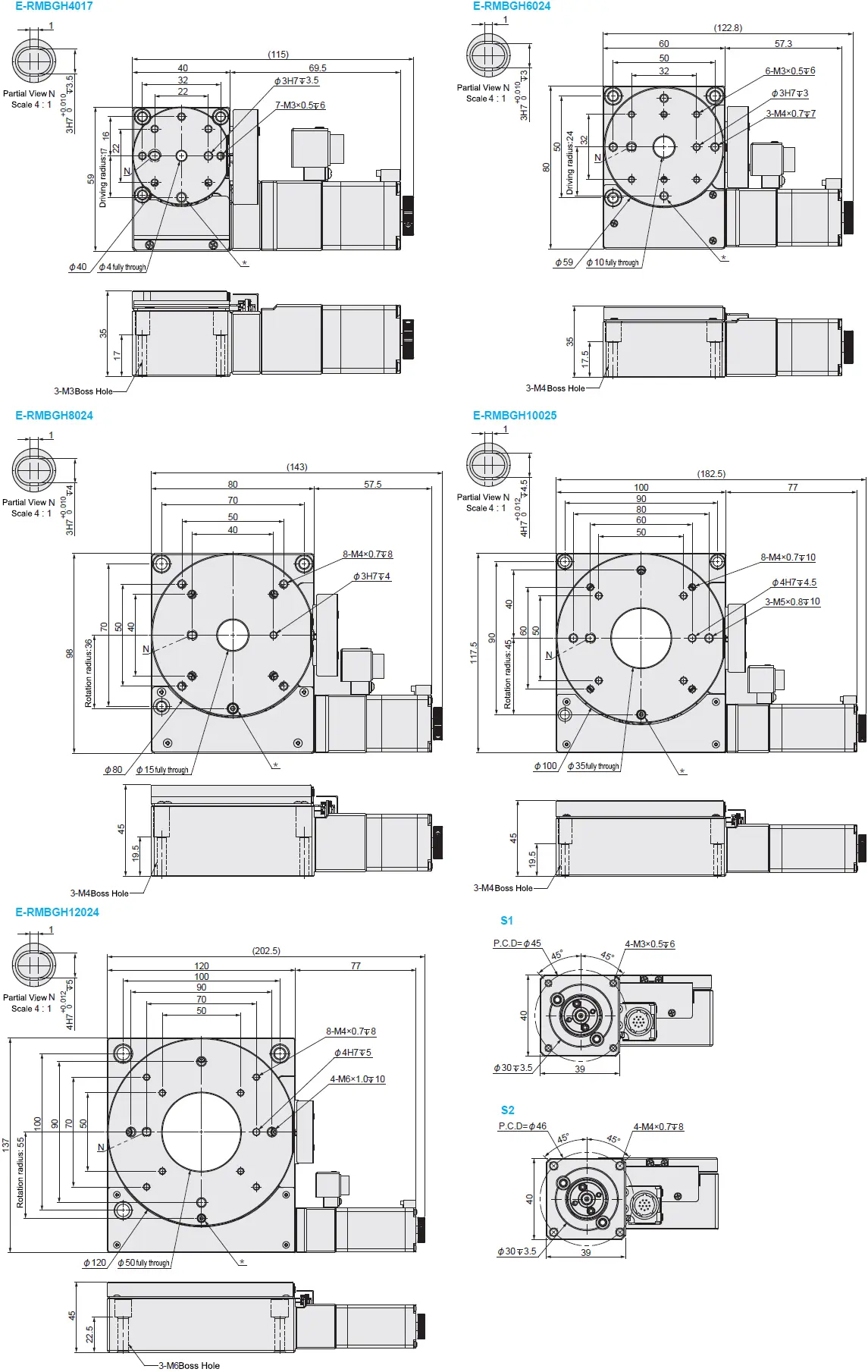

ดรออิ้งบอกขนาด
*: ไม่สามารถใช้รูนี้สำหรับยึดชิ้นส่วนประกบได้

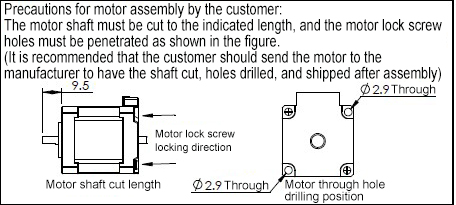

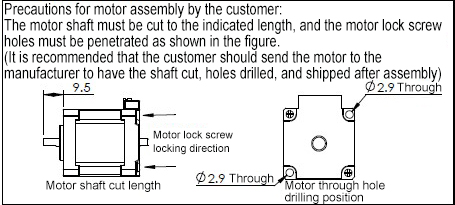

เหล็กฉากสำหรับยึดสเต็ปปิ้งมอเตอร์
E-RMBGH4017-R-S3, E-RMBGH6024-R-S3, E-RMBGH8024-R-S3
หมายเหตุ: สกรูที่รองรับการใช้งาน (มีให้ในชุด) M2.5 × 0.45 พิทช์ x ความยาว 35 มม. จำนวน 2 ชิ้น; M2.5 × 0.45 พิทช์ x ความยาว 55 มม. จำนวน 2 ชิ้น
E-RMBGH10025-R-S3, E-RMBGH12024-R-S3
หมายเหตุ: สกรูที่รองรับการใช้งาน (มีให้ในชุด) M2.5 × 0.45 พิทช์ x 55 มม. ความยาว จำนวน 2 ชิ้น
วัสดุ: อลูมิเนียมอัลลอย
กระบวนการชุบผิว: แบล็คอโนไดซ์ตารางข้อมูลจำเพาะ
| รหัสสินค้า | เส้นผ่านศูนย์กลาง แท็บสไลด์ (มม.) |  ตำแหน่งแผ่นครอบปิด |  มอเตอร์ |  ชุดขับมอเตอร์ |  สายไฟความยาว (ม.) | สเปค เชิงกล | สเปค ความแม่นยำ | เซนเซอร์ | |||||||||
 ชนิด |  รูปทรง | การเคลื่อนที่ (°) | พิกัดน้ำหนัก (N) | น้ำหนัก (กก.) | ความละเอียด (พัลส์) | ความเร็ว สูงสุด (°/วินาที) | ทำซ้ำ การวางตำแหน่ง ความแม่นยำ | การทำงาน ไม่ถูกต้อง | ความ ขนาน | ขีดจำกัด เซนเซอร์ | ต้นกำเนิด เซนเซอร์ (ORG1) | ||||||
| E-RMBGH | เพลาหมุน | 4017 | ⌀40 | R | ไม่มีมาร์คกิ้ง (พร้อมสเต็ปปิ้งมอเตอร์มาตรฐาน) S1 (พร้อมขายึดเซอร์โว PCD=45) S2 (พร้อมเหล็กฉากสำหรับยึดเซอร์โว PCD=46) S3 (พร้อมเหล็กฉากสำหรับยึดสเต็ปปิ้งมอเตอร์เฟรม 28) | A (ชุดขับมอเตอร์แบบพัลส์ แกนเดียว) N (ไม่มีชุดขับมอเตอร์) | 2 (สายไฟ 2 ม.) 4 (สายไฟ 4 ม.) | ±8.5° | 39.2 | 0.5 | 0.0169° | 36 | ±0.005° | 0.005° | 50 µm | มีให้ | มีให้ |
| 6024 | ⌀59 | ±12° | 58.8 | 0.7 | 0.0119° | 24.6 | |||||||||||
| 8024 | ⌀80 | ±12° | 78.4 | 1.4 | 0.0080° | 16 | 120 ไมโครเมตร | ||||||||||
| 10025 | ⌀100 | ±12.5° | 98 | 1.8 | 0.0064° | 12.8 | |||||||||||
| 12024 | ⌀120 | ±12° | 117.6 | 2.3 | 0.0052° | 10.5 | |||||||||||
ชุดขับมอเตอร์: รุ่นชุดขับมอเตอร์ที่ใช้ในซีรีส์นี้: E-DR42C.สายเคเบิล: รุ่นสายเคเบิลที่ใช้ในซีรีส์นี้ ได้แก่ HRS12-2M (สายเคเบิลยาว 2 เมตร) / HRS12-4M (สายเคเบิลยาว 4 เมตร).การผสมผสานแบบหลายแกน: หากต้องการสอบถามเกี่ยวกับการผสมผสานแบบหลายแกนในซีรีส์นี้ กรุณาติดต่อ: ts@misumi.com.vn.มอเตอร์ S1 และ S2 ไม่สามารถใช้งานกับสเปค 4017 ได้■ รายละเอียดจำเพาะทั่วไป
| E-RMBGH4017 | E-RMBGH6024 | E-RMBGH8024 | E-RMBGH10025 | E-RMBGH12024 | ||
| ฟีดสกรู | บอลสกรู ⌀6, สายนำไฟฟ้า 1 มม. | |||||
| ตลับลูกปืน | ชุดตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม | |||||
| มอเตอร์ | รูปทรง | สเต็ปปิ้งมอเตอร์มาตรฐาน 2 เฟส 1.3 A/เฟส | สเต็ปปิ้งมอเตอร์แรงบิดสูง 2 เฟส 1.3 A/เฟส | |||
| มุมเสต็ป | 1.8° | |||||
| ชุดขับมอเตอร์ | แรงดันไฟเลี้ยง | 24 ถึง 36 V DC | ||||
| กระแส Output | 0.3 A ถึง 2.2 A/เฟส (สูงสุด) | |||||
| แรงดันสัญญาณพัลส์ | 5VDC | |||||
| วิธีการป้อนพัลส์อินพุต | พัลส์ + ทิศทาง หรือ พัลส์คู่ | |||||
| จำนวนการแบ่งย่อย | 200 ถึง 25600 | |||||
| คอนเนคเตอร์ | รหัสสินค้า | HR10A-10R-12P (Hirose) | ||||
| รหัสรุ่นด้านรับ | HR10A-10P-12S (Hirose) | |||||
| ซับสเตรตเซนเซอร์ | แรงดันไฟเลี้ยง | 24 V DC ± 10% | ||||
| ประเภท เซนเซอร์ | โฟโต้เซนเซอร์มิเนียเจอร์ RPI-0125 (ROHM) | |||||
| เอาต์พุต อุปกรณ์ควบคุม | เอาท์พุตขาคอลเลคเตอร์แบบเปิดวงจร NPN | |||||
| ลอจิกของเอาท์พุต | ระหว่างการตรวจจับ (มีเงาบัง): Output ทรานซิสเตอร์ปิด (ไม่นำไฟฟ้า) | |||||

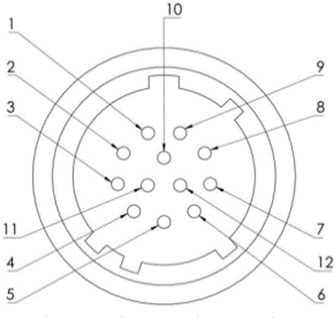

■ การจัดเรียงขาพินคอนเนคเตอร์

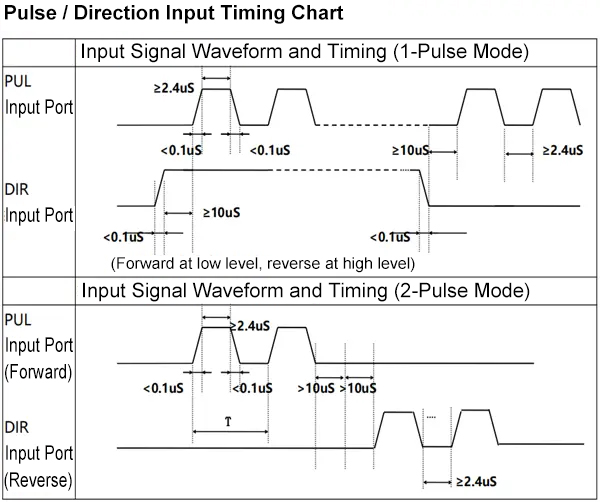

■ไทม์มิ่งไดอะแกรม
ชุดขับมอเตอร์แบบพัลส์
คุณสมบัติผลิตภัณฑ์
คุณสมบัติที่ 1: เหมาะสำหรับการปรับบ่อยครั้งในมุมเล็ก ๆ
คุณสมบัติที่ 2: โครงสร้างที่ได้รับการปรับให้เหมาะสมและราคาที่ต่ำลงด้วยการผลิตในประเทศ
คุณสมบัติที่ 3: สามารถประกอบและถอดแยกได้อย่างรวดเร็วด้วยการเพิ่มรูสำหรับสลักกำหนดตำแหน่งบนพื้นผิวแท็บสไลด์
คุณสมบัติที่ 4: พื้นผิวของตัวเครื่องผ่านการเคลือบด้วยกระบวนการอโนไดซิ่งสีดำ ซึ่งช่วยป้องกันการสะท้อนของแสงได้อย่างมีประสิทธิภาพ ทำให้เหมาะสำหรับการใช้งานในงานด้านแสงและออปติกโดยเฉพาะ
คุณสมบัติที่ 2: โครงสร้างที่ได้รับการปรับให้เหมาะสมและราคาที่ต่ำลงด้วยการผลิตในประเทศ
คุณสมบัติที่ 3: สามารถประกอบและถอดแยกได้อย่างรวดเร็วด้วยการเพิ่มรูสำหรับสลักกำหนดตำแหน่งบนพื้นผิวแท็บสไลด์
คุณสมบัติที่ 4: พื้นผิวของตัวเครื่องผ่านการเคลือบด้วยกระบวนการอโนไดซิ่งสีดำ ซึ่งช่วยป้องกันการสะท้อนของแสงได้อย่างมีประสิทธิภาพ ทำให้เหมาะสำหรับการใช้งานในงานด้านแสงและออปติกโดยเฉพาะ
วิธีการใช้งาน

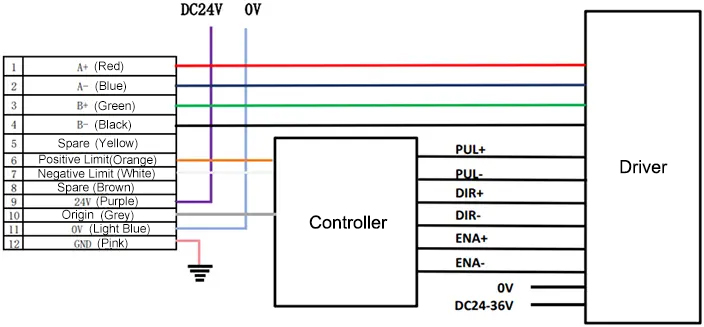

โต๊ะสไลด์แกนหมุนซีรีส์ E-RMBGH จำเป็นต้องใช้งานร่วมกับชุดขับสเต็ปเปอร์มอเตอร์สองเฟสของ MISUMI, สายไฟ รวมถึงพาวเวอร์ซัพพลาย 24 V ที่ลูกค้าจัดหาเอง และอุปกรณ์ควบคุมหลัก (PLC หรือการ์ดควบคุมการเคลื่อนที่) ตัวอย่างของการเชื่อมต่อสายไฟระหว่างแต่ละผลิตภัณฑ์จะแสดงไว้ในแผนภาพด้านล่าง

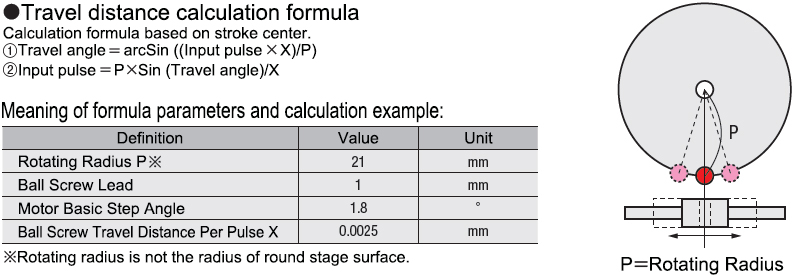

ค่าของ [ระยะเคลื่อนที่ของบอลสกรูต่อหนึ่งพัลส์ X] ในตารางข้างต้นอ้างอิงจากการตั้งค่าการแบ่งย่อยของไดรเวอร์ที่ 400
ข้อควรระวัง
■ สภาพแวดล้อมการใช้งานของแท็บสไลด์
สภาพแวดล้อมการใช้งาน: 10 ถึง 50°C, 20 ถึง 70%RH (ไม่เกิดการกลั่นตัวเป็นหยดน้ำ)
สภาพแวดล้อมที่แนะนำ: 22±5°C, 20 ถึง 70%RH (ไม่เกิดการกลั่นตัวเป็นหยดน้ำ)
โปรดหลีกเลี่ยงการใช้งานแท็บสไลด์ในสภาพแวดล้อมดังต่อไปนี้
(1) สภาพแวดล้อมที่มีฝุ่น (โดยเฉพาะผงโลหะ)
(2) สภาพแวดล้อมที่มีแสงแดดโดยตรงหรือมีการแผ่รังสีความร้อน
(3) ใกล้แหล่งกำเนิดไฟ
(4) สภาพแวดล้อมที่มีแก๊สที่กัดกร่อนหรือไวไฟ
(5) สภาพแวดล้อมที่มีน้ำหรือน้ำมันกระเด็น
(6) สภาพแวดล้อมที่มีแรงสั่นสะเทือนหรือแรงกระแทกสูง
(7) สภาพแวดล้อมที่มีตัวทำละลายอินทรีย์หรือมีปริมาณเกลือสูง
■เกี่ยวกับงานซ่อมบำรุงแท็บสไลด์
ยังไม่มีมาตรฐานงานซ่อมบำรุงประจำที่เป็นแบบเดียวกัน เนื่องจากชนิดของจาระบีและตัวอย่างการใช้งานที่แตกต่างกัน ขึ้นอยู่กับสภาพการขับเคลื่อนและประเภทของราง กรุณาตรวจสอบจาระบีอย่างน้อยเดือนละหนึ่งครั้ง
ตัวอย่างการใช้งาน
เอกสารที่เกี่ยวข้อง
■ ชุดขับมอเตอร์แบบพัลส์
ชุดขับมอเตอร์ที่รองรับสามารถควบคุมได้ทั้งแบบพัลส์คู่และพัลส์ + ทิศทาง สำหรับขนาดติดตั้งและคู่มือผู้ใช้ กรุณาดูที่: E-DR42C
ชุดขับมอเตอร์ที่รองรับสามารถควบคุมได้ทั้งแบบพัลส์คู่และพัลส์ + ทิศทาง สำหรับขนาดติดตั้งและคู่มือผู้ใช้ กรุณาดูที่: E-DR42C
