คอยล์สปริง ขดลวด แบบกลม, มาตรฐานเส้นผ่านศูนย์กลางภายใน, สแตนเลส, โหลดหนัก

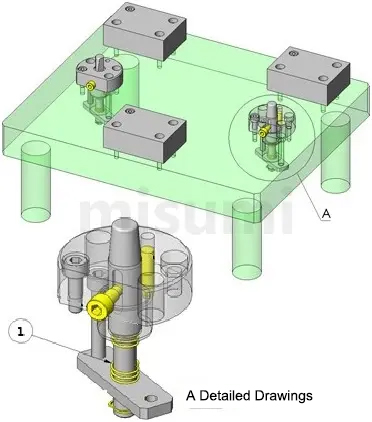

♢ เมื่อสั่งซื้อสปริงขดลวดแบบกลม โปรดทราบว่าสปริงนี้เป็นชนิดมาตรฐานขนาดเส้นผ่านศูนย์กลางรูใน ซึ่งผลิตโดยให้ความสำคัญกับค่าพิกัดความเผื่อของขนาดเส้นผ่านศูนย์กลางรูในเป็นหลัก เหมาะสำหรับใช้ในการติดตั้งเพลา
♢ สปริงสแตนเลสที่มีคุณสมบัติเป็นแม่เหล็กด้วยเช่นกัน โปรดระวัง.

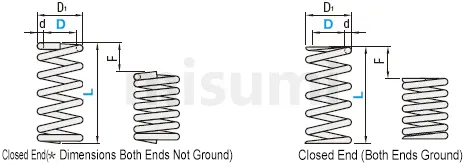

ขนาดเส้นผ่านศูนย์กลางรูใน D	φ8 หรือน้อยกว่า		ความยาวขณะไม่มีโหลด L	50 หรือน้อยกว่า	±1 มม.
	φสูงกว่า 10			สูงกว่า 60	±2 มม.
วัสดุของสปริงขดลวดแบบกลม
วัสดุ SUS304-WPB ค่าคงตัวสปริง ±10%

C-VUL: Fmax. (ระยะการเคลื่อนที่ที่อนุญาต) = L × 40%
ชนิดรุ่นมาตรฐานเส้นผ่านศูนย์กลางภายในจะคำนึงถึงความแม่นยำของขนาดเส้นผ่านศูนย์กลางรูในเป็นหลัก โดยค่าเส้นผ่านศูนย์กลางภายนอกมีไว้สำหรับอ้างอิงเท่านั้น

ชนิด	เส้นผ่านศูนย์กลางภายนอกขดลวด D - ความยาวอิสระ L		เส้นผ่านศูนย์กลางภายนอก/O.D. D1	เส้นผ่านศูนย์กลางลวด d	F สูงสุด	N{kgf} สูงสุด		การอ้างอิง
								พิทช์	ความยาวแข็งตัว	จำนวนม้วนทั้งหมด
C-VUL	5 －	15	6.2	0.6	6	5.88	{0.60}	2.5	4.8	7
		20			8	7.84	{0.80}	3.3
		25	6.4	0.7	10	9.80	{1.00}	2.3	9.1	12
	6 －	15	7.4	0.7	6	5.88	{0.60}	2.1	6.3	8
		20			8	7.84	{0.80}	2.9
		25	7.6	0.8	10	9.80	{1.00}	2.3	10.4	12
		30			12	11.76	{1.20}	2.7
		35			14	13.72	{1.40}	3.2
		40	7.8	0.9	16	15.68	{1.60}	2.5	16.2	17
	8 －	20	9.8	0.9	8	7.84	{0.80}	2.4	9.5	9.5
		25			10	9.80	{1.00}	2.9
		30	10.0	1.0	12	11.76	{1.20}	2.5	14.0	13
		35	10.0	1.0	14	13.72	{1.40}	2.9	14.0	13
		60	10.4	1.2	24	23.52	{2.40}	2.7	28.8	23
	10 －	20	12.0	1.0	8	7.84	{0.80}	3.1	8.5	7.5
		25			10	9.80	{1.00}	3.8
		30	12.2	1.1	12	11.76	{1.20}	3.2	12.7	10.5
		35			14	13.72	{1.40}	3.7
		40	12.2	1.1	16	15.68	{1.60}	4.2	12.7	10.5
	12 －	25	14.4	1.2	10	9.80	{1.00}	2.9	12.6	9.5
		35			14	13.72	{1.40}	4.1
		55	14.8	1.4	22	21.56	{2.20}	4.1	21.7	14.5
	16   -	50	19.0	1.5	20	19.60	{2.00}	5.9	15.8	9.5

C-VUM: Fmax. (ระยะการเคลื่อนที่ที่อนุญาต) = L × 35%
ชนิดรุ่นมาตรฐานเส้นผ่านศูนย์กลางภายในจะคำนึงถึงความแม่นยำของขนาดเส้นผ่านศูนย์กลางรูในเป็นหลัก โดยค่าเส้นผ่านศูนย์กลางภายนอกมีไว้สำหรับอ้างอิงเท่านั้น

ชนิด	เส้นผ่านศูนย์กลางภายนอกขดลวด D - ความยาวอิสระ L		เส้นผ่านศูนย์กลางภายนอก/O.D. D1	เส้นผ่านศูนย์กลางลวด d	F สูงสุด	N{kgf} สูงสุด		การอ้างอิง
								พิทช์	ความยาวแข็งตัว	จำนวนม้วนทั้งหมด
C-VUM	5 －	15	6.6	0.8	5.3	15.39	{1.57}	2.3	6.8	7.5
		20	6.8	0.9	7.0	20.58	{2.10}	1.8	11.7	12
		40	7.0	1.0	14.0	41.16	{4.20}	3.2	14.5	13.5
	6 －	15	7.8	0.9	5.3	15.39	{1.57}	2.3	7.7	7.5
		20			7.0	20.58	{2.10}	3.0
		25	8.0	1.0	8.8	25.68	{2.62}	2.8	11	10
		30			10.5	30.87	{3.15}	3.3
	8 －	20	10.2	1.1	7.0	20.58	{2.10}	3.3	8.8	7
		25			8.8	25.68	{2.62}	4.2
		30	10.2	1.1	10.5	30.87	{3.15}	5.0	8.8	7
		35	10.6	1.3	12.3	35.97	{3.67}	3.5	15.6	11
		40	10.6	1.3	14.0	41.16	{4.20}	4.0	15.6	11
	10 －	20	12.4	1.2	7.0	20.58	{2.10}	4.0	8.4	6
		25	12.6	1.3	8.8	25.68	{2.62}	4.2	10.4	7
		30			10.5	30.87	{3.15}	5.0
		40	13	1.5	14.0	41.16	{4.20}	3.8	18.8	11.5
	12 －	25	14.8	1.4	8.8	25.68	{2.62}	5.0	9.8	6
	16 －	35	19.6	1.8	12.3	35.97	{3.67}	5.8	14.4	7

วิธีการคำนวณจำนวนรอบ (ค่าอ้างอิง): จำนวนรอบทั้งหมด = ความยาวแข็งตัว ÷ เส้นผ่านศูนย์กลางขดลวด (d) - 1; จำนวนรอบที่ใช้งานได้ = จำนวนรอบทั้งหมด - 2
จำนวนรอบเป็นค่าอ้างอิง อาจมีการเบี่ยงเบนบ้างในบางล็อตการผลิต
ความยาวแข็งตัวเป็นค่าอ้างอิง อาจมีความแตกต่างเล็กน้อยในแต่ละล็อตการผลิต นอกจากนี้ หากใช้งานต่ำกว่าค่าเงื่อนไขที่จำกัดของความยาวแข็งตัว สปริงอาจเสียรูปหรือเกิดความเสียหายหลังจากการใช้งานเพียงไม่กี่ครั้ง
กรุณาใช้ภายในช่วงระยะการยืด-หดที่ยอมรับได้ Fmax. (มม.)
kgf (โหลดไฟฟ้า)=N/mm (ค่าคงตัวสปริง) × 0.101972 × F (เลื่อยโซ่); {kgf}=N × 0.101972

C-NWL: Fmax. (ความโก่งที่ยอมรับได้)=L × 40%

ชนิด	เส้นผ่านศูนย์กลางภายนอกขดลวด D - ความยาวอิสระ L		เส้นผ่านศูนย์กลางภายนอก/O.D. D1	เส้นผ่านศูนย์กลางลวด d	F สูงสุด	N{kgf} สูงสุด		ค่าคงตัวสปริง N/mm {kgf/mm}		ค่าอ้างอิง ความยาวความกด
C－NWL	6.5－	30＊	8.1	0.8	12	13.7	{1.4}	1.1	{0.12}	9.6
		35＊			14			1.0	{0.10}	10.8
		40＊			16			0.9	{0.09}	12
		45＊			18			0.8	{0.08}	13.2
		50＊			20			0.7	{0.07}	14.4
	8.5－	35＊	10.5	1	14	20.6	{2.1}	1.5	{0.15}	10.8
		40＊			16			1.3	{0.13}	12
		45＊			18			1.1	{0.12}	13
	16.6－	60＊	19.8	1.6	24	27.5	{2.8}	1.1	{0.12}	20

C-NWL: ปลายทั้งสองต่อสายดิน

C-NWM: Fmax. (ความโก่งที่ยอมรับได้) = L × 32%

ชนิด	เส้นผ่านศูนย์กลางภายนอกขดลวด D - ความยาวอิสระ L		เส้นผ่านศูนย์กลางภายนอก/O.D. D1	เส้นผ่านศูนย์กลางลวด d	F สูงสุด	N{kgf} สูงสุด		ค่าคงตัวสปริง N/mm {kgf/mm}		ค่าอ้างอิง ความยาวความกด
C－NWM	6.5－	40＊	8.5	1	12.8	20.6	{2.1}	1.6	{0.16}	17.5
		45＊			14.4			1.4	{0.15}	19.5
		50＊			16			1.3	{0.13}	21
	13.6－	35＊	16.8	1.6	11.2	34.3	{3.5}	3.1	{0.31}	14.4
		50＊			16			2.1	{0.22}	18.4
		60＊			19.2			1.8	{0.18}	20.8

C-NWM: ปลายทั้งสองถูกเจียรเป็นสายดิน

■ ค่าคงตัวสปริง N/mm {kgf/mm}

ชนิด

C-VUY

C-VUR

C-VUF

C-VUL

D

3

0.098 ｛0.01｝

0.29 ｛0.03｝

0.49 ｛0.05｝

0.98 ｛0.10｝

4

5

6

8

0.196 ｛0.02｝

10

12

16

Fmax

F=L × Fa%

F=L × 60%

F=L × 45%

F=L × 40%

คอยล์สปริง ขดลวด แบบกลมของมิซูมิ มีความเที่ยงตรงและละเอียดมากกว่าสปริงทั่วไปในตลาด โดยแบ่งออกเป็นชนิดมาตรฐานขนาดเส้นผ่านศูนย์กลางรูในและชนิดมาตรฐานเส้นผ่านศูนย์กลางภายนอก โดยชนิดแรกจะให้ความสำคัญกับค่าความเผื่อของขนาดเส้นผ่านศูนย์กลางรูใน ส่วนชนิดหลังจะให้ความสำคัญกับค่าความเผื่อของเส้นผ่านศูนย์กลางภายนอก

เลือกชนิดสปริงขดลวดแบบกลมให้เหมาะสมกับการติดตั้งจริง และดูรายละเอียดต่างๆ จากคู่มือสำหรับค่าพิกัดความเผื่อของเส้นผ่านศูนย์กลางภายนอกและภายในที่เฉพาะเจาะจง
* ความยาวแข็งตัวเป็นค่าอ้างอิง หากใช้งานต่ำกว่าค่าเงื่อนไขที่จำกัดของความยาวแข็งตัว สปริงอาจเสียรูปหรือเกิดความเสียหายหลังจากการใช้งานเพียงไม่กี่ครั้ง ดังนั้น กรุณาใช้ภายในช่วงระยะการยืด-หดที่ยอมรับได้ Fmax. (มม.)
เพื่อเพิ่มจำนวนครั้งที่ใช้งานได้ แนะนำให้ใช้สปริงถึงระยะการยืด-หดที่ยอมรับได้ Fmax. 70%

ข้อควรระวังในการใช้สปริงขดลวดแบบกลม
อุณหภูมิใช้งานของสปริงขดลวดแบบกลม
SWP-A:: อุณหภูมิปกติ (0 to 40°C)
สเตนเลส:: -10 to 100°C
ขดลวดเหล็กกล้าอบน้ำมัน:: อุณหภูมิปกติ (0 to 40°C)
* หากใช้สปริงในสภาพที่เกินอุณหภูมิที่ระบุข้างต้น ค่าการรับน้ำหนักอาจลดลงตามสภาพการใช้งาน
*เมื่อใช้งานในสภาพแวดล้อมที่มีความแตกต่างของระดับความชื้นและอุณหภูมิสูงและต่ำ เช่น กลางแจ้ง แนะนำให้เลือกใช้สินค้าสเตนเลส
* สามารถใช้สปริงที่ทนต่อความร้อนได้เช่นกัน สำหรับรายละเอียดเพิ่มเติม ให้ดูที่แคตตาล็อกชิ้นส่วนแม่พิมพ์พลาสติก
สปริงสเตนเลสที่มีคุณสมบัติเป็นแม่เหล็กด้วยเช่นกัน โปรดระวัง.
