คอยล์สปริง ขดลวด แบบกลม, มาตรฐานเส้นผ่านศูนย์กลางภายใน, สแตนเลส, โหลดเบา

♢ เมื่อสั่งซื้อสปริงขดลวดแบบกลม โปรดทราบว่าสปริงนี้เป็นชนิดมาตรฐานขนาดเส้นผ่านศูนย์กลางรูใน ซึ่งผลิตโดยให้ความสำคัญกับค่าพิกัดความเผื่อของขนาดเส้นผ่านศูนย์กลางรูในเป็นหลัก เหมาะสำหรับใช้ในการติดตั้งเพลา
♢ สปริงสแตนเลสที่มีคุณสมบัติเป็นแม่เหล็กด้วยเช่นกัน โปรดระวัง.

■C-VUR: Fmax. (ระยะการเคลื่อนที่ที่อนุญาต) = L × 60%

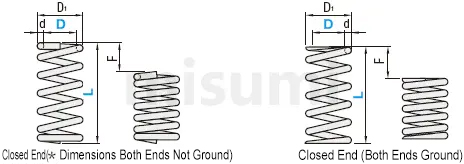

ชนิดรุ่นมาตรฐานขนาดเส้นผ่านศูนย์กลางรูในจะคำนึงถึงความแม่นยำของขนาดเส้นผ่านศูนย์กลางรูในเป็นหลัก โดยค่าเส้นผ่านศูนย์กลางภายนอกมีไว้สำหรับอ้างอิงเท่านั้น

รหัสสินค้า			เส้นผ่านศูนย์กลางภายนอก/O.D. D1	เส้นผ่านศูนย์กลางลวด d	F สูงสุด	N{kgf} สูงสุด		การอ้างอิง
ชนิด	เส้นผ่านศูนย์กลางภายนอกขดลวด D - ความยาวอิสระ L							พิทช์	ความยาวแข็งตัว	จำนวนม้วนทั้งหมด
C－VUR	5 －	15＊	5.9	0.45	9	2.65	{0.27}	1.7	5	10
		20＊			12	3.53	{0.36}	2.2
		25＊	6	0.50	15	4.41	{0.45}	1.9	7.5	14
		30＊			18	5.29	{0.54}	2.3
	6 －	15＊	7	0.50	9	2.65	{0.27}	1.9	5	9
		20＊	7.1	0.55	12	3.53	{0.36}	2.0	6.6	11
		25＊			15	4.41	{0.45}	2.5
		30＊			18	5.29	{0.54}	3.0
		35＊	7.2	0.60	21	6.17	{0.63}	2.7	9	14
		40＊			24	7.06	{0.72}	3.0
	8 －	20＊	9.3	0.65	12	3.53	{0.36}	2.4	6.8	9.5
		25＊			15	4.41	{0.45}	2.9
		30＊	9.4	0.70	18	5.29	{0.54}	2.7	9.1	12
		35＊			21	6.17	{0.63}	3.2
		40＊			24	7.06	{0.72}	3.6
	10 －	20＊	11.4	0.70	12	3.53	{0.36}	3.3	5.6	7
		25＊	11.5	0.75	15	4.41	{0.45}	3.1	7.5	9
		30＊	11.6	0.80	18	5.29	{0.54}	2.7	10.4	12
		35＊			21	6.17	{0.63}	3.2
		40＊			24	7.06	{0.72}	3.6
	12 －	25＊	13.6	0.80	15	4.41	{0.45}	3.6	7.2	8
	16 －	35＊	18	1.00	21	6.17	{0.63}	4.7	9.5	8.5
		40＊			24	7.06	{0.72}	5.3

ส่วนปลายทั้งสองข้างของรุ่น C-VUR ที่มีเครื่องหมาย * จะไม่มีการเจียระไนเรียบ
ความยาวแข็งตัวเป็นค่าอ้างอิง อาจมีความแตกต่างเล็กน้อยในแต่ละล็อตการผลิต
กรุณาใช้ภายในช่วงระยะการยืด-หดที่ยอมรับได้ Fmax. (มม.)

■C-VUF: Fmax. (ระยะการยืด-หดที่ยอมรับได้) = L × 45%
ชนิดรุ่นมาตรฐานขนาดเส้นผ่านศูนย์กลางรูในจะคำนึงถึงความแม่นยำของขนาดเส้นผ่านศูนย์กลางรูในเป็นหลัก โดยค่าเส้นผ่านศูนย์กลางภายนอกมีไว้สำหรับอ้างอิงเท่านั้น

รหัสสินค้า			เส้นผ่านศูนย์กลางภายนอก/O.D. D1	เส้นผ่านศูนย์กลางลวด d	F สูงสุด	N{kgf} สูงสุด		การอ้างอิง
ชนิด	เส้นผ่านศูนย์กลางภายนอกขดลวด D - ความยาวอิสระ L							พิทช์	ความยาวแข็งตัว	จำนวนม้วนทั้งหมด
C－VUF	5－	15＊	6.0	0.5	6.8	3.33	{0.34}	2.3	4.3	7.5
	6－	15	7.2	0.6	6.8	3.33	{0.34}	1.9	6.0	9.0
		25			11.3	5.49	{0.56}	3.1
	8－	20	9.4	0.7	9.0	4.41	{0.45}	3.1	6.0	7.5
	10－	40	11.8	0.9	18.0	8.82	{0.90}	4.4	9.9	10.0
	16－	50	18.4	1.2	22.5	10.98	{1.12}	6.7	11.4	8.5

ส่วนปลายทั้งสองข้างของรุ่น C-VUF ที่มีเครื่องหมาย * จะไม่มีการเจียระไนเรียบ
ความยาวแข็งตัวเป็นค่าอ้างอิง อาจมีความแตกต่างเล็กน้อยในแต่ละล็อตการผลิต
นอกจากนี้ หากใช้งานต่ำกว่าค่าเงื่อนไขที่จำกัดของความยาวแข็งตัว สปริงอาจเสียรูปหรือเกิดความเสียหายหลังจากการใช้งานเพียงไม่กี่ครั้ง
กรุณาใช้ภายในช่วงระยะการยืด-หดที่ยอมรับได้ Fmax. (มม.)

คอยล์สปริง ขดลวด แบบกลมของมิซูมิ มีความเที่ยงตรงและละเอียดมากกว่าสปริงทั่วไปในตลาด โดยแบ่งออกเป็นชนิดมาตรฐานขนาดเส้นผ่านศูนย์กลางรูในและชนิดมาตรฐานเส้นผ่านศูนย์กลางภายนอก โดยชนิดแรกจะให้ความสำคัญกับค่าความเผื่อของขนาดเส้นผ่านศูนย์กลางรูใน ส่วนชนิดหลังจะให้ความสำคัญกับค่าความเผื่อของเส้นผ่านศูนย์กลางภายนอก

เลือกชนิดสปริงขดลวดแบบกลมให้เหมาะสมกับการติดตั้งจริง และดูรายละเอียดต่างๆ จากคู่มือสำหรับค่าพิกัดความเผื่อของเส้นผ่านศูนย์กลางภายนอกและภายในที่เฉพาะเจาะจง
* ความยาวแข็งตัวเป็นค่าอ้างอิง หากใช้งานต่ำกว่าค่าเงื่อนไขที่จำกัดของความยาวแข็งตัว สปริงอาจเสียรูปหรือเกิดความเสียหายหลังจากการใช้งานเพียงไม่กี่ครั้ง ดังนั้น กรุณาใช้ภายในช่วงระยะการยืด-หดที่ยอมรับได้ Fmax. (มม.)
เพื่อเพิ่มจำนวนครั้งที่ใช้งานได้ แนะนำให้ใช้สปริงถึงระยะการยืด-หดที่ยอมรับได้ Fmax. 70%

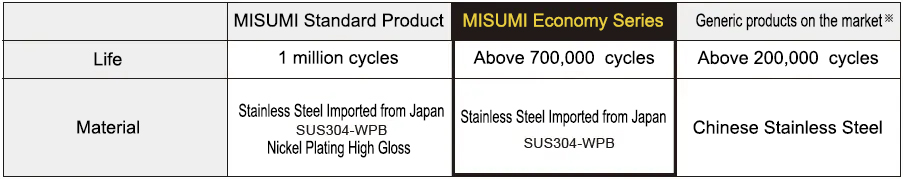

*ข้อมูลการทดสอบได้มาจากการทดสอบโดยบริษัทของเรา ซึ่งใช้สำหรับอ้างอิงเท่านั้น *สินค้าทั่วไปในตลาดเป็นสินค้าที่คล้ายคลึงกันที่บริษัทของเราสุ่มซื้อจากตลาดออนไลน์หรือออฟไลน์

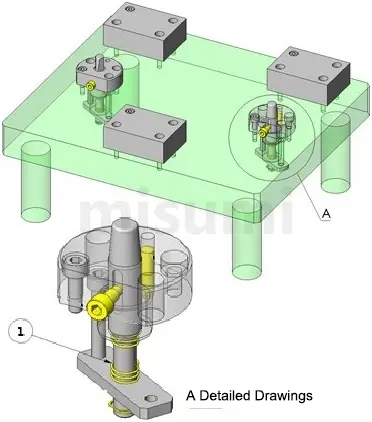

แผนภาพการติดตั้งของคอยล์สปริง ขดลวด แบบกลมชนิดมาตรฐานเส้นผ่านศูนย์กลางภายนอก

ข้อควรระวังในการใช้สปริงขดลวดแบบกลม
อุณหภูมิใช้งานของสปริงขดลวดแบบกลม
SWP-A:: อุณหภูมิปกติ (0 to 40°C)
สแตนเลส:: -10 to 100°C
ขดลวดเหล็กกล้าอบน้ำมัน:: อุณหภูมิปกติ (0 to 40°C)
*หากใช้สปริงในสภาพที่เกินอุณหภูมิที่ระบุข้างต้น ค่าการรับน้ำหนักอาจลดลงตามสภาพการใช้งาน
*เมื่อใช้งานในสภาพแวดล้อมที่มีความแตกต่างของระดับความชื้นและอุณหภูมิสูงและต่ำ เช่น กลางแจ้ง แนะนำให้เลือกใช้สินค้าสแตนเลส
* สามารถใช้สปริงที่ทนต่อความร้อนได้เช่นกัน สำหรับรายละเอียดเพิ่มเติม ให้ดูที่แคตตาล็อกชิ้นส่วนแม่พิมพ์พลาสติก
สปริงสเตนเลสที่มีคุณสมบัติเป็นแม่เหล็กด้วยเช่นกัน โปรดระวัง.
