ชุด ลูกบอลลำเลียง - ชนิดลอยลม
ข้อควรระวัง
รายละเอียดสินค้า
กระบอกลม แบบฝัง จะยกวัตถุที่ลำเลียงขึ้นจาก พื้นผิว โต๊ะวางชิ้นงาน ทำให้สามารถเคลื่อนย้ายและวางตำแหน่งได้อย่างอิสระ 360 องศา
| BCA30 (สำหรับทุกทิศทาง) | ภายใต้เงื่อนไขปกติ | พร้อมระบบจ่ายลม |
 |  |  |
[ ! ] BCA30 สามารถใช้ได้ทั้งแนวตั้งและแนวนอน
[ ! ] ช่วง ความดัน การทำงานที่แนะนำคือ 0.4 MPa ถึง 0.6 MPa
[ ! ] ลูกบอลลำเลียง ไม่สามารถเปลี่ยนได้
| [M] วัสดุ | [S] กระบวนการเตรียมผิว | ||||||
| ลูกบอลลำเลียง | เฟรม | ลูกบอลลำเลียง | เฟรม | ||||
| ตัวเครื่อง หลัก | ลูกหลัก | ปิดบัง | ลูกบอลรอง | ปิดบัง | ตัวเครื่อง หลัก | ||
| SCM415 | SUJ2 | SUM23 | SUJ2 | A6063 | ชุบผิวโครเมี่ยม | การชุบออกไซด์สีดำ | อะโนไดซ์ (ฟิล์ม ออกไซด์) |

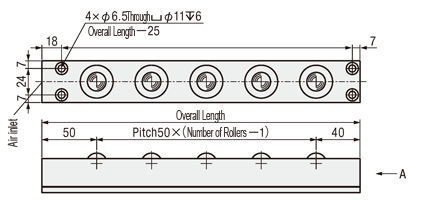

โต๊ะวางชิ้นงาน สเปค
| รหัสรุ่น/ Part number |
| BCA30-5 |
| รหัสรุ่น/ Part number | ความยาวรวม | จำนวนลูกกลิ้ง | ทิศทางการติดตั้ง | ของเสีย รูระบายน้ำ | ที่ 0.4 MPa | ที่ 0.5 MPa | ที่ 0.6 MPa | |
| พิมพ์ | เบอร์ | ความจุในการยก นิวตัน(กก.) | ความจุในการยก นิวตัน(กก.) | ความจุในการยก นิวตัน(กก.) | ||||
| BCA30 | 5 | 290 | 5 | ทุกทิศทาง | ไม่มี | * 294 (30) | * 382 (39) | * 470 (48) |
| 10 | 540 | 10 | ||||||
| 15 | 790 | 15 | ||||||
*ความสามารถในการยกต่อ ลูกบอลลำเลียง
สเปค / ภาพรวม
คุณประสบปัญหาต่อไปนี้หรือไม่?
- ฉบับที่ 1
- คุณต้องการ ชุดลูกบอลลำเลียง ที่สามารถเคลื่อนที่ได้อย่างอิสระ 360 องศา
- ลองใช้โซลูชั่นของเรา
- การแก้ปัญหาที่ 1:
- กระบอกสูบนิวเมติกส์ แบบฝัง จะยกวัตถุที่ลำเลียงขึ้น ทำให้สามารถเคลื่อนย้ายได้อย่างอิสระ 360 องศา

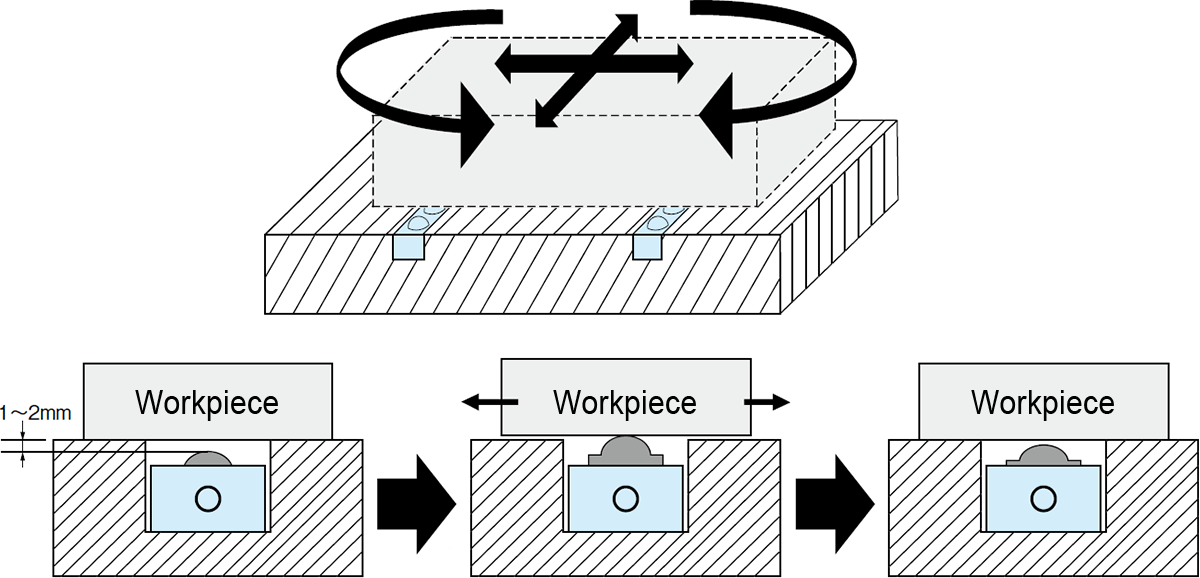

การเคลื่อนที่ของ ลูกบอลลำเลียง แบบลอยตัวด้วยอากาศ
ชุดลูกบอลลำเลียง แบบลอยตัวเป็นอุปกรณ์ประหยัดแรงงานซึ่งมี กระบอกสูบนิวเมติกส์ แบบฝัง เพื่อยก ชิ้นงาน ออกจาก โต๊ะวางชิ้นงานทำให้สามารถเคลื่อนย้ายได้อย่างอิสระ 360 องศา
หน่วย ลูกบอลลำเลียง ประเภทลอยด้วยลมติดตั้งโดยให้ส่วนบนของลูกบอลอยู่ต่ำกว่า พื้นผิว โต๊ะวางชิ้นงาน ประมาณ 1 ถึง 2 มม.
แหล่งจ่ายอากาศจะยกลูกบอลแต่ละส่วนขึ้นและ ชุดลูกบอลลำเลียง ชนิดลอยตัวด้วยอากาศจะรองรับ ชิ้นงาน ทำให้สามารถเคลื่อนย้ายได้อย่างอิสระในทุกทิศทาง
เมื่อ ปริมาณลม เป็นกลาง น้ำหนักของ ชิ้นงาน จะนำพามาหยุดอยู่บน โต๊ะวางชิ้นงาน
