ผลิตภัณฑ์ ลูกบอลลำเลียง ชนิด กดอัด กดอัด

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

[คุณสมบัติ]·คุณสามารถเลือก ผลิตภัณฑ์ โดยพิจารณาถึง ความทนทาน โดยขึ้นอยู่กับวัตถุประสงค์ในการใช้งานและ โหลดไฟฟ้า

ดรออิ้งบอกขนาด

BCPA50 (สำหรับทุกทิศทาง)
BCPA80 (หันหน้าขึ้น)

(มุมมองด้านข้างทั่วไป)	BCPA50 (ด้านหลัง)		BCPA80 (ด้านหลัง)

BCPA120 (สำหรับทุกทิศทาง)

(ด้านข้าง)	(กลับ)

[ ! ] BCPA50 และ BCPA120 สามารถใช้ได้ทั้งแนวตั้งและแนวนอน
[ ! ] BCPA80 ไม่มีรูระบาย ของเสีย

พิมพ์	[M] วัสดุ					[S] กระบวนการเตรียมผิว
	(1) ลูกหลัก		(2) ปก	(3) บอดี้หลัก	ลูกบอลรอง	(1) ลูกหลัก	(2) ปก	(3) บอดี้หลัก
BCPA50	SWCH10R	ความแข็ง HRC58 ขึ้นไป	SPCC	SUS304	SWCH10R	—	การชุบโครเมตไตรวา ไตรวาเลนท์ กระบวนการชุบผิวไบร์ทโครเมี่ยม	—
BCPA80	SUJ2			SCM415	SUJ2			การชุบโครเมตไตรวา ไตรวาเลนท์ กระบวนการชุบผิวไบร์ทโครเมี่ยม
BCPA120			SUM23

* ฝาครอบลูกบอล BCPA120 มี ทนต่อแรงกระแทก เทียบเท่า SUM23
ฝาปิด กดอัด อาจเสียรูปร่างและไม่สามารถใช้งานได้แม้จะโดนแรงกระแทกเพียงเล็กน้อย ในขณะที่ฝาปิด ตัดแต่งขึ้นรูปด้วยเครื่องจักร มีข้อได้เปรียบคือสามารถทนต่อแรงกระแทกได้ใน เครื่องวัดระดับน้ำ หนึ่ง

โต๊ะวางชิ้นงาน สเปค

รหัสรุ่น/ Part number

BCPA50

รหัสรุ่น/ Part number		D	D₁	ง	H	ชม.	ห _.1	P	ทิศทางการติดตั้ง	ของเสีย รูระบายน้ำ	พิกัดน้ำหนัก นิวตัน(กก.)
พิมพ์	เบอร์
BCPA	50	70	42.4	25.40	31	24	7	56	*ทุกทิศทาง	ด้านล่าง	490 (50)
	80								หันขึ้นด้านบน	ไม่มี	784 (80)
	120					18.5	6.5		*ทุกทิศทาง	ด้านล่าง	1,470 (150)

*โปรดทราบว่า กลไก การกำจัด ของเสีย จะทำงานได้เฉพาะเมื่อติดตั้งแบบหงายขึ้นเท่านั้น

สเปค / ภาพรวม

คุณสมบัติ การกำจัด ของเสีย ช่วยให้คุณใช้งานได้ทุกทิศทาง ขึ้น ลง ซ้าย หรือขวา

คุณประสบปัญหาต่อไปนี้หรือไม่?

ฉบับที่ 1: คุณต้องการใช้ ลูกบอลลำเลียง ในทิศทางต่างๆ

ฉบับที่ 2: การหมุนจะช้าลงเมื่อ ของเสีย เข้าไปใน ลูกบอลลำเลียง

ลองใช้โซลูชั่นของเรา

การแก้ปัญหาที่ 1:: สามารถใช้งานในรูปแบบใดก็ได้ ทั้งหงายหน้าหรือคว่ำหน้า จึง ตำแหน่ง ได้อย่างอิสระ

สารละลาย ที่ 2:: คุณสมบัติ การระบาย ของเสีย ช่วยเพิ่มอายุการใช้งานของผลิตภัณฑ์และลดระยะเวลา งานซ่อมบำรุง เมื่อเปรียบเทียบกับผลิตภัณฑ์ทั่วไป

โครงสร้างรูระบายน้ำ ของเสีย

ประสบความสำเร็จใน สารละลาย เชิงนวัตกรรมในการกำจัด ของเสีย

พร้อม แผ่นสลิท ระบายฝุ่น หัว

ลูกบอลลำเลียง กด - ขึ้นรูป: รูปภาพที่เกี่ยวข้อง

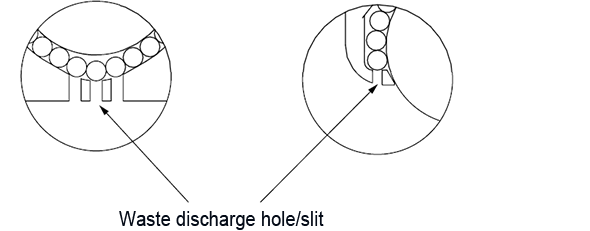

[ขยายภาพรูระบาย ของเสีย ]

ลูกบอลลำเลียง (ลูกบอลลำเลียง แบบบด) ที่มีรูระบาย ของเสีย จะไม่รับ โหลดไฟฟ้า บน พื้นผิว รับลูกบอลขนาดเล็กที่อยู่ใต้ลูกบอลขนาดใหญ่โดยตรง
โครงสร้างนี้ช่วยให้มีรูระบาย ของเสีย จำนวนมากในจุดที่ต่ำที่สุดของ ตัวเครื่อง หรือ แผ่นสลิท ระบาย ของเสีย ในจุดสูงสุดของ ตัวเครื่อง
มี ตัดแต่งขึ้นรูปด้วยเครื่องจักร รูในพื้นที่ หน้าสัมผัส ลูกบอลที่มีขนาดเล็กลง ซึ่งถือว่าทำได้ยากสำหรับโครงสร้างทั่วไป ทำให้สามารถระบายเศษวัสดุและน้ำที่เข้าไปภายในโครงสร้างออกไปได้ เพื่อให้การหมุนยังคงดำเนินไปได้อย่างราบรื่น
