แผ่นโลหะฉากยึด สำหรับอลูมิเนียมเฟรม ซีรีส์ 8-45 (สล็อตกว้าง 10 มม.) - รูปทรง T / รูปทรงกากบาท

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

สามารถใช้เป็นเหล็กเสริมสำหรับยึด เฟรม ได้ ชนิดแผ่นเพลท แผ่น ใช้สำหรับจุดที่จำเป็น เช่น เมื่อจำเป็นต้องเสริมแรงสำหรับการยึดชิ้นส่วน (การยึด เหล็กยึด ยึด การยึด สลักเกลียว การยึด ข้อต่อ)

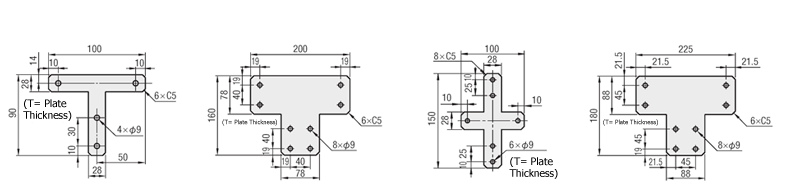

Drawing ระบุขนาดของฉากยึดโลหะ

HPTTS8
SHPTTS8

HPTTD8

HPTPS8

HPTTD8-45

ประเภทฉากยึดโลหะ	[M]วัสดุ	[S] การบำบัดพื้นผิว
HPTTS	SPHC	โครเมตไตรวาเลนต์
HPTTD
HPTPS
SHPTTS	SUS304	−

ตารางข้อมูลจำเพาะของฉากยึดโลหะ

รุ่นฉากยึดโลหะ

HPTTS8

・รายการราคาด้านล่าง เป็นปัจจุบันณ เดือนเมษายน 2011
・เพื่อตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น

รุ่นฉากยึดโลหะ	น้ำหนัก (ก.)	T	สลักเกลียวและน็อตที่ใช้ได้
			สลักเกลียว	จำนวน	น็อต	จำนวน
HPTTS8*	103	3.2	M8-15	4	M8	4
SHPTTS8*		3
HPTTD8	514	3.2		8		8
HPTTD8-45	633
HPTPS8*	135			6		6

[ ! ]8* สามารถใช้กับ 8-45 ได้

งานเพิ่มเติมของฉากยึดโลหะ

งานเพิ่มเติม	รหัส	รุ่น
ชุดสลักเกลียว และน็อตที่ใช้ได้	SET SEP SEU	HPTTS8*
		SHPTTS8*
		HPTTD8
		HPTTD8-45
		HPTPS8*

[ ! ]8* สามารถใช้กับ 8-45 ได้

■ ฉากยึดโลหะ, การประมวลผลเพิ่มเติมของ SPHC (HPTTS8, HPTTD8, HPTPS8, HPTTD8-45)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว		น็อต
รุ่นการกลึงเพิ่มเติม	รุ่น	Material	type	รุ่น	Material	Stopper
SET	CBM8-15	SPHC	First in, first out	HNTT8-8	SPHC	none
SEP [Post-insertion spring nut]	CBM8-15	SPHC	Later insertion	HNTP8-8	SPHC	Yes
SEU [Pre-assembly spring nuts]	CBM8-15	SPHC	First in, first out	HNTU8-8	SPHC	Yes

■ ฉากยึดโลหะ, การประมวลผลเพิ่มเติมของ SUS304 (SHPTTS8)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว		น็อต
รุ่นการกลึงเพิ่มเติม	รุ่น	Material	type	รุ่น	Material	Stopper
SET	SCB8-15	SUS304	First in, first out	HNTTSN8-8	SUS304	none
SEP [Post-insertion spring nut]	SCB8-15	SUS304	Later insertion	SHNTP8-8	SUS304	Yes
SEU [Pre-assembly spring nuts]	SCB8-15	SUS304	First in, first out	SHNTU8-8	SUS304	Yes

กรอบที่ใช้ได้ของฉากยึดโลหะ

[ ! ]ผลิตภัณฑ์ที่ทำเครื่องหมาย 8* สามารถใช้กับทั้ง 8 ซีรีย์ และ 8-45 ซีรีย์ได้

วิธีการใช้ฉากยึดโลหะ

ฉากยึดโลหะ, แผ่นโลหะใช้เมื่อจำเป็นเมื่อการออกแบบของลูกค้าต้องการเสริมความแข็งแรงของส่วนยึด (การยึดวงเล็บ, การยึดสลักเกลียว, การยึดข้อต่อ)
ยิ่งมีสลักเกลียวมากเท่าไหร่ แรงยึดก็จะแข็งแรงมากขึ้นเท่านั้น
สามารถใช้เชื่อมต่อรั้วความปลอดภัยเข้าด้วยกันได้

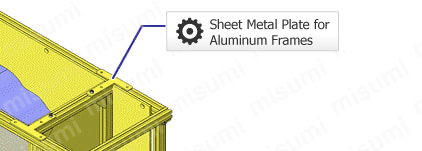

8 ซีรีย์ (ความกว้างร่อง 10mm) แผ่นโลหะสำหรับกรอบอลูมิเนียมสี่เหลี่ยม 40mm และ 80mm แบบ T และกากบาท ภาพที่เกี่ยวข้อง 1_วิธีการใช้งาน

รายการที่เกี่ยวข้องของฉากยึดโลหะ

■8 ซีรีย์ของฉากยึดโลหะ

ชื่อผลิตภัณฑ์	กรอบรั้วความปลอดภัย	กรอบอลูมิเนียม	วงเล็บ	ข้อต่อบอด	ฝากรอบ
ภาพถ่าย
หน้าผลิตภัณฑ์	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่
