ฉากยึดแบบมีสันนำร่องกลับด้านได้ - สำหรับ 2 สล็อตขึ้นไป - สำหรับอลูมิเนียมเฟรม ซีรีส์ 8-45 (สล็อตกว้าง 10 มม.)

แบรนด์ :

MISUMI

ข้อควรระวัง

โปรดตรวจสอบข้อมูลบนเว็บไซต์ของเรา เนื่องจากข้อมูลใน PDF ไม่ใช่ข้อมูลล่าสุด

รายละเอียดสินค้า

เหล็กยึด สำหรับร่อง 2 แถวพร้อมซี่และรูยึด 4 รูที่ด้าน 1 คุณสามารถเชื่อมต่อ เฟรม ได้อย่างแน่นหนา

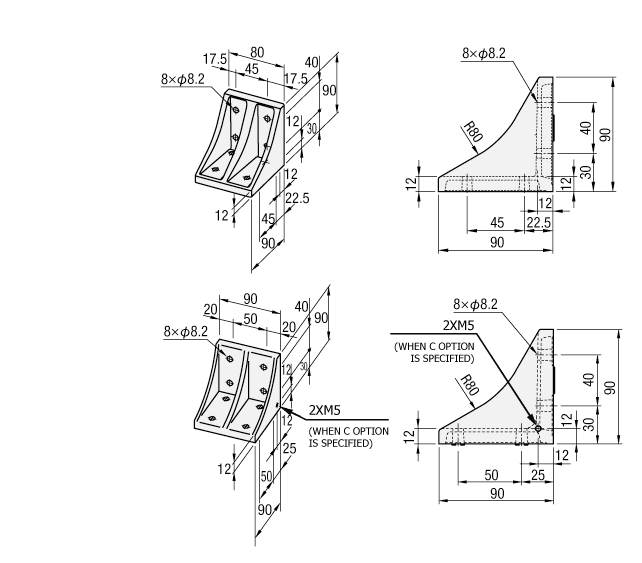

Drawing ระบุขนาดของเหล็กฉาก 90 องศา

[M] วัสดุ: ADC12

ตารางข้อมูลจำเพาะของเหล็กฉาก 90 องศา

รุ่น

HBLTD8-45

รุ่น	น้ำหนัก (กรัม)	สกรู และ น็อตที่ใช้ได้				น้ำหนักที่อนุญาต (N)	ราคาต่อหน่วย	อัตราส่วนลดปริมาตร
		สกรู	จำนวน	น็อต	จำนวน		1~99 ชิ้น.	100~200
HBLFSDW8-90	360	SCB8-22	8	HNTT8-8	8	4986
HBLFSDW8-100	450					5586

งานเพิ่มเติมของเหล็กฉาก 90 องศา

รุ่น	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFSDW8-90	−	SET
HBLFSDW8-100	−	C-SET

การเปลี่ยนแปลง	รหัส	รายละเอียด	เหล็กฉาก 90 องศาที่ใช้ได้
ร่องที่ใช้ในการติดตั้งฝาที่เพิ่มเติม ร่อง	C	เหล็กฉาก 90 องศาสามารถติดตั้งฝาที่เพิ่มเติมได้ด้วยร่อง M5 ที่ขนานกันที่ด้านหนึ่ง รุ่นตัวอย่าง: HBLFSDW8-90-C (สกรู:HCBM). ตัวอย่างรุ่น: HBLFSDW8-90-C (สกรูสำหรับติดตั้ง:HCBM).	HBLFSDW8-90
			HBLFSDW8-100
			HBLTD8-45
			HBLUD8-45
			HBLTDW8-45
			HBLUDW8-45
			HBLTD8-100
			HBLUW8-100
			HBLPQ8-100

การเปลี่ยนแปลง

รหัส

รายละเอียด

เหล็กฉาก 90 องศาที่ใช้ได้

สกรู และ น็อตที่ใช้ได้รวมอยู่ด้วย

SET
SST
(สแตนเลส)
SEU
(ก่อนประกอบ
น็อตสปริง)
SSU
(ก่อนประกอบ
น็อตสปริง
สแตนเลส)
SEP
(หลังประกอบ
น็อตสปริง)
SSP
(หลังประกอบ
น็อตสปริง
สแตนเลส)

ชุดสกรู และ น็อตที่ใช้ได้รวมอยู่ด้วย
(ราคาเพิ่มเติมของเหล็กฉาก 90 องศา)

(ตัวอย่าง) เมื่อระบุ HBLFSDW8-90

	สกรู		น็อต
รหัส	รุ่น	จำนวน	รุ่น	จำนวน
ชุดสกรู	SCB8-22	8	HNTT8-8	8
SST	SCB8-22		HNTTSN8-8
SEU	SCB8-22		HNTU8-8
SSU	SCB8-22		SHNTU8-8
SEP	SCB8-22		HNTP8-8
SSP	SCB8-22		SHNTP8-8

−

HBLFSDW8-90

HBLFSDW8-100

NBLTD8-45

HBLTD8-45

HBLUD8-45

HBLTDW8-45

HBLUDW8-45

HBLTD8-100

HBLUW8-100

HBLPQ8-100

■สกรู และ น็อตที่ใช้ได้รวมอยู่ด้วย (สามารถซื้อได้แยกกัน)

รุ่นที่เพิ่มเติม	สกรู		น็อต
รุ่นที่เพิ่มเติม	รุ่น	วัสดุ	ประเภท	รุ่น	วัสดุ	ตัวปิด
ชุดสกรู	SCB8-22	สแตนเลส	ขึ้นก่อนลงก่อน	HNTT8-8	เหล็ก	ไม่มี
สแตนเลส	SCB8-22	สแตนเลส	ขึ้นก่อนลงก่อน	HNTTSN8-8	สแตนเลส	ไม่มี
SEU	SCB8-22	สแตนเลส	ขึ้นก่อนลงก่อน	HNTU8-8	เหล็ก	ใช้ได้
SSU	SCB8-22	สแตนเลส	ขึ้นก่อนลงก่อน	SHNTU8-8	สแตนเลส	ใช้ได้
SEP	SCB8-22	สแตนเลส	ลงหลังจากติดตั้ง	HNTP8-8	เหล็ก	ใช้ได้
SSP	SCB8-22	สแตนเลส	ลงหลังจากติดตั้ง	SHNTP8-8	สแตนเลส	ใช้ได้

วิธีใช้งานของเหล็กฉาก 90 องศา

คุณสมบัติ: นี่คือชนิดที่มีประกายที่พอดีกับร่องของเหล็กฉาก
ประกายทำหน้าที่เป็นตัวปิดระหว่างการติดตั้ง ทำให้ง่ายต่อการทำงาน

นี่คือชนิดที่มีประกายที่พอดีกับร่องของเหล็กฉาก
เหล็กฉาก 90 องศา

รุ่น	เหล็กฉากที่ใช้ได้
HBLFSDW8-90	8-45 series for 90mm สี่เหลี่ยม (ร่องกว้าง 90 มม.)
HBLFSDW8-100	8-45 series for 100mm สี่เหลี่ยม (ร่องกว้าง 100 มม.)

ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา

■ สำหรับความตั้งฉากของเหล็กฉาก 90 องศา สี่เหลี่ยมกรุณาอ้างอิงตารางความคลาดเคลื่อนของความตั้งฉากของเหล็กฉาก 90 องศา
■ วิธีคิดเกี่ยวกับโหลดที่อนุญาตของเหล็กฉาก 90 องศา

ตามที่แสดงในแผนภาพด้านซ้าย โครงสองชิ้นถูกตั้งขึ้น โครงหนึ่งถูกวางระหว่างพวกมัน และเหล็กฉาก 90 องศาสองตัวถูกยึดไว้ด้านล่าง แสดงโหลดที่อนุญาตต่อหน่วย
โหลอนุญาตที่นี่หมายถึงโหลอนุญาตที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งได้ (โดยไม่แตกหรือลื่น) เมื่อรูยึดทั้งหมดบนเหล็กฉาก 90 องศาถูกยึดด้วยสลักเกลียวและมีโหลอนุญาตกระทำ

ผลิตภัณฑ์ที่คล้ายกันของเหล็กฉาก 90 องศา

■8-45 Series (ร่องกว้าง 10 มม.) - For 2-row grooves -

ชื่อสินค้า	เหล็กฉาก 90 องศายื่นออกมา (สินค้านี้)	เหล็กฉาก 90 องศาอัดขึ้นรูปหนามีรูยึด	เหล็กฉาก 90 องศาอัดขึ้นรูปหนามีรูยึด	เหล็กฉาก 90 องศาอัดขึ้นรูปหนามีรูยึด x 4	เหล็กฉาก 90 องศาอัดขึ้นรูปหนามีรูยึด	เหล็กฉาก 90 องศาอัดขึ้นรูปหนาสำหรับ 100mm สี่เหลี่ยม (ร่องกว้าง 100 มม.)	เหล็กฉาก 90 องศาอัดขึ้นรูปหนาสำหรับ 100mm สี่เหลี่ยม (ร่องกว้าง 100 มม.)
รูปภาพ
รุ่นแทนสินค้า	HBLFSDW8-90 HBLFSDW8-100	HBLTD8-45	HBLTD8-45	HBLTDW8-45 HBLUDW8-45	HBLSD8-45	HBLTD8-100	HBLUW8-100
วัสดุ	ADC12	A6063S-T5 A6N01SS-T5	A6N01SS-T5	A6N01SS-T5	A6N01SS-T5	A6N01SS-T5	A6N01SS-T5
เหล็กฉากที่ใช้ได้	90 สี่เหลี่ยม/100 สี่เหลี่ยม	90 สี่เหลี่ยม	90 สี่เหลี่ยม	90 สี่เหลี่ยม	90 สี่เหลี่ยม	100 สี่เหลี่ยม	100 สี่เหลี่ยม
โหลอนุญาต (N)	4986/5586	2940	3920	4410/5586	2352	2940	5586
คุณสมบัติ	พื้นผิวติดตั้งมีประกาย ทำให้ง่ายต่อการติดตั้ง	นี่คือเหล็กฉาก 90 องศาอัดขึ้นรูปหนาสำหรับ 90mm สี่เหลี่ยม (ร่องกว้าง 90 มม.) มีการออกแบบที่น่าสะอาดทำให้ไม่มีฝุ่นรวมตัว	ตอนนี้ตอบสนอง HBLTD8-45 มีการเชื่อมต่อแรงดึงที่แข็งขึ้นด้วยจำนวนสลักเกลียวเดียวกัน	ตอนนี้ตอบสนอง HBLTD8-45 มีการเชื่อมต่อแรงดึงที่แข็งขึ้นด้วยจำนวนสลักเกลียวเดียวกัน	นี่คือประโยชน์สำหรับการประหยัดพื้นที่ในระหว่างการติดตั้ง ไม่ยื่นออกมาจากเหล็กฉากเมื่อเชื่อมต่อกัน	นี่คือเหล็กฉาก 90 องศาอัดขึ้นรูปหนาสำหรับ 100mm สี่เหลี่ยม (ร่องกว้าง 100 มม.) มีการออกแบบที่น่าสะอาดทำให้ไม่มีฝุ่นรวมตัว	ตอนนี้ตอบสนอง HBLTD8-100 มีการเชื่อมต่อแรงดึงที่แข็งขึ้นด้วยจำนวนสลักเกลียวเดียวกัน
