XCP Series Carbide Ball End Mill (3-Flute Short, Quenched/High-Hardness Steel)
Brand :
MISUMI
Caution
- For cutting conditions, please refer to the lower section of the Outline Drawing tab.
- To filter products with "CAD data" or "CAM/tool management software data," please select the desired data type in the filter conditions. (Some products may not have all data available.)
For details, please refer to the "Cutting Tool Data Download Service" page.
Product Description
3-Flute High-Feed End Mill (45–65 HRC Series)
[Features]
- Suitable from tempered to high-hardness steels, 45–65 HRC
- Three flutes resist chatter and enable high feed rates
- High-oxidation, hard coating effective in high-speed, dry cuts
- Regrindable; see Regrinding Service page for details
技術情報

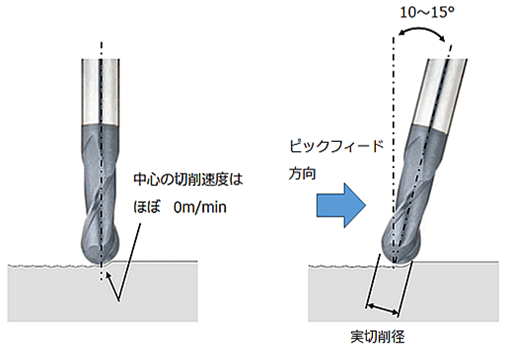

Q ボールエンドミルの先端だけが早く摩耗してしまいます
A 被削材に対して回転軸を傾けることで、先端摩耗を軽減することができます。
A 被削材に対して回転軸を傾けることで、先端摩耗を軽減することができます。
Q 高硬度鋼にはどのような種類がありますか？
A 高硬度鋼とは硬度45HRC以上の鋼材を指しています。
一般的なSC材でも熱処理で高硬度になりますので、加工の際は鋼材名の他、
熱処理と硬度も確認しておくことが肝心です。
高硬度鋼としてよく使用される鋼
A 高硬度鋼とは硬度45HRC以上の鋼材を指しています。
一般的なSC材でも熱処理で高硬度になりますので、加工の際は鋼材名の他、
熱処理と硬度も確認しておくことが肝心です。
高硬度鋼としてよく使用される鋼
| 分類 | JIS記号 | 焼入れ硬度 | ||||||||||||
| 炭素工具鋼 | SK～ | 58～61HRC | ||||||||||||
| 合金工具鋼 | SKS～ | 55～62HRC | ||||||||||||
| 合金工具鋼（ダイス鋼） | SKD～ | 55～62HRC | ||||||||||||
| 高速度工具鋼（ハイス鋼） | SKH～ | 57～66HRC | ||||||||||||
| 軸受鋼（ベアリング鋼） | SUJ～ | 52～63HRC | ||||||||||||
| SUS系 | STAVAX（製品名） | 45～54HRC | ||||||||||||
この商品の関連技術情報
ボールエンドミルの先端摩耗対策
金型材質一覧比較表
ボールエンドミル加工による面粗さから適したピックフィードを設定するポイント
高硬度鋼を切削加工する時のポイント2
焼きばめホルダの導入メリット
ボールエンドミルの先端摩耗対策
金型材質一覧比較表
ボールエンドミル加工による面粗さから適したピックフィードを設定するポイント
高硬度鋼を切削加工する時のポイント2
焼きばめホルダの導入メリット
推奨切削条件
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
- 切削油は被削材に適したものを選定してください。
- 高速条件では発火性の高い切削油の使用は避け、エアープローまたはMQLでご使用ください。
- 切削加工時、にビビリが生じた場合は切削条件を下げてご使用ください。
型番 XCP-HBEM3S
■切削条件
| 被削材 | 調質鋼 （40～55HRC） | 高硬度鋼 （55～60HRC） | 高硬度鋼 （60～65HRC） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 先端 R | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | ||||||
| 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | |
| 0.2 | 980 | - | 50,000 | - | 900 | - | 50,000 | - | 830 | - | 50,000 | - |
| 0.3 | 1,560 | - | 50,000 | - | 1,440 | - | 50,000 | - | 1,170 | - | 50,000 | - |
| 0.4 | 2,190 | - | 50,000 | - | 1,770 | - | 43,800 | - | 1,350 | - | 38,200 | - |
| 0.5 | 3,360 | 3,980 | 47,700 | 50,000 | 2,150 | 3,450 | 35,000 | 50,000 | 1,680 | 2,930 | 30,600 | 50,000 |
| 0.75 | 3,470 | 7,200 | 31,800 | 50,000 | 2,180 | 5,850 | 23,300 | 50,000 | 2,190 | 4,110 | 20,400 | 38,200 |
| 1 | 2,610 | 5,510 | 23,900 | 43,000 | 1,620 | 3,930 | 17,500 | 36,600 | 1,500 | 2,910 | 15,300 | 28,600 |
| 1.5 | 2,600 | 5,150 | 15,900 | 28,600 | 1,620 | 3,860 | 11,700 | 24,400 | 1,430 | 2,820 | 10,200 | 19,100 |
| 2 | 2,390 | 4,920 | 11,900 | 21,500 | 1,530 | 3,770 | 8,800 | 18,300 | 1,400 | 2,730 | 7,600 | 14,300 |
| 2.5 | 2,310 | 5,430 | 9,500 | 17,200 | 1,490 | 3,900 | 7,000 | 14,600 | 1,560 | 2,850 | 6,100 | 11,500 |
| 3 | 2,090 | 4,290 | 8,000 | 14,300 | 1,340 | 3,300 | 5,800 | 12,200 | 1,260 | 2,510 | 5,100 | 9,500 |
| 4 | 1,880 | 4,070 | 6,000 | 10,700 | 1,200 | 3,170 | 4,400 | 9,200 | 1,140 | 2,360 | 3,800 | 7,200 |
| 5 | 1,700 | 3,800 | 4,800 | 8,600 | 1,050 | 2,870 | 3,500 | 7,300 | 1,050 | 2,160 | 3,100 | 5,700 |
| 6 | 1,520 | 3,510 | 4,000 | 7,200 | 900 | 2,510 | 2,900 | 6,100 | 930 | 1,920 | 2,500 | 4,800 |
| 加工内容 | Ad | Pf | Ad | Pf | Ad | Pf | ||||||
| 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | |
| 粗加工 | ≦0.1D | ≦0.08D | ≦0.3D | ≦0.24D | ≦0.07D | ≦0.05D | ≦0.21D | ≦0.15D | ≦0.07D | ≦0.05D | ≦0.21D | ≦0.15D |
| 仕上加工 | ≦0.03D | ≦0.02D | ≦0.1D | ≦0.05D | ≦0.02D | ≦0.01D | ≦0.05D | ≦0.05D | ≦0.02D | ≦0.01D | ≦0.05D | ≦0.05D |
